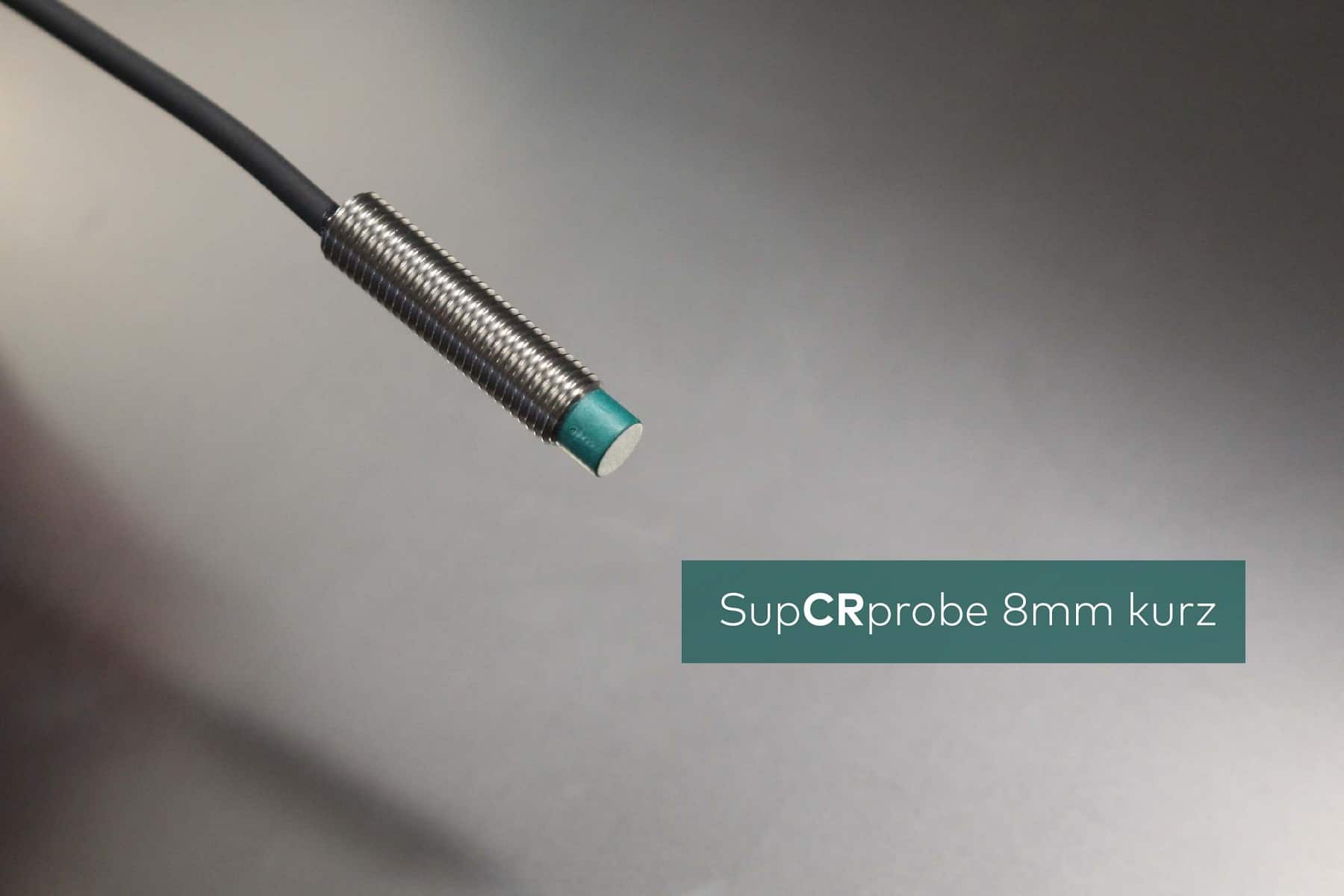

SupCRprobe 8mm kurz

32,90

(4 Bewertungen)

Beschreibung

Die kurze Variante der SupCRprobe ist eine 35mm lange und im Durchmesser 8mm dicke magnetfeste und induktive Z-Sonde mit integrierter Temperaturkompensation für professionelle 3D-Drucker!



Die Sensoren haben eine extrem gute hohe Positioniergenauigkeit durch ein präzises Schaltverhalten auch bei schwankenden Umgebungstemperaturen.

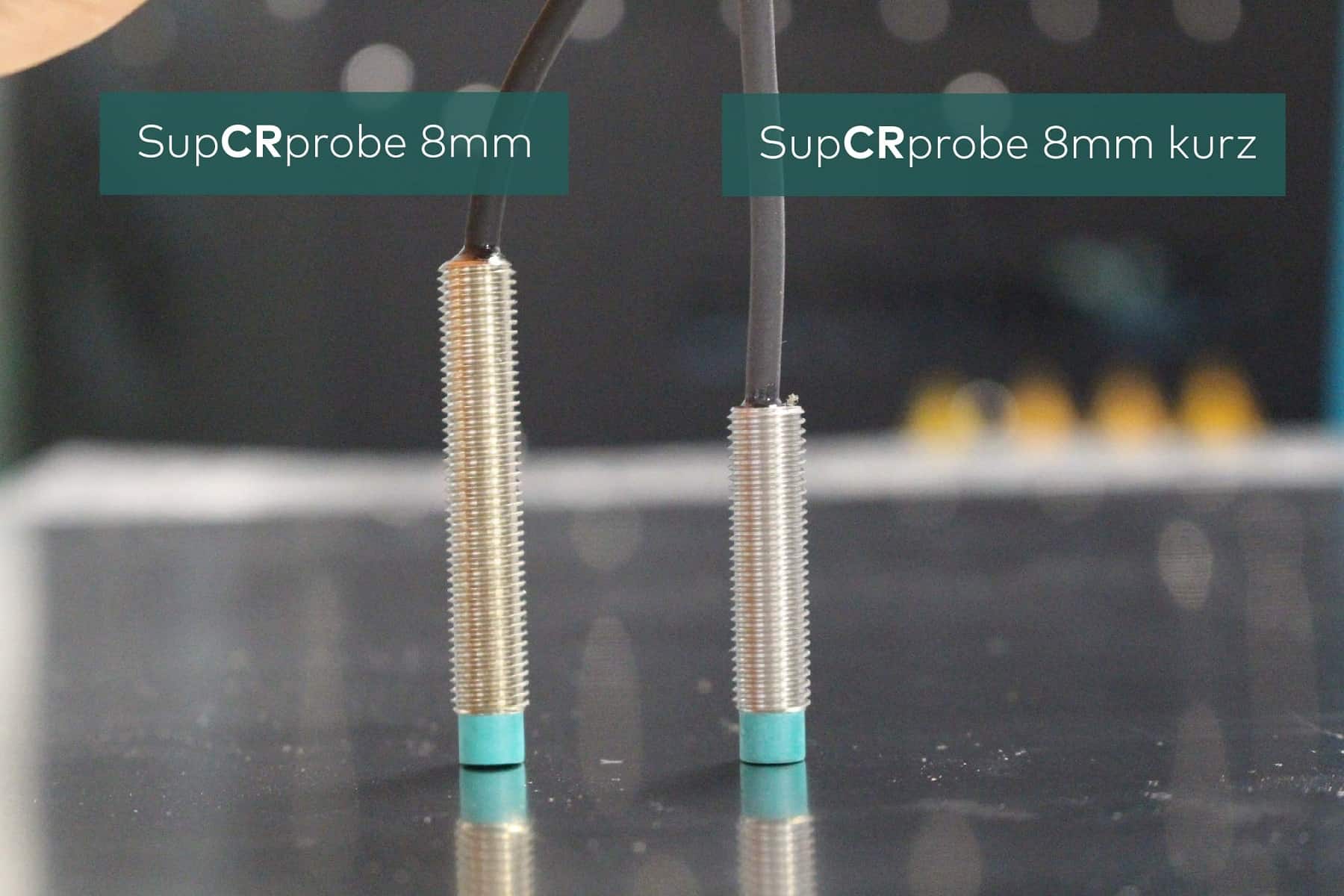

Die 8mm Variante zeichnet sich durch die extrem kompakte Bauweise und einem langen Anschlusskabel von 2m aus !



Dank der Schaltart NPN ist die SupCRprobe sehr einfach an Steuerungen von 3D-Druckern anzuschließen. Die Versorgung erfolgt mit der Betriebsspannung und das Signal wird wie ein Schalteingang auf den jeweiligen Port des Boards gelegt. Bei Duet Board wird der Signalpin beispielsweise an den Z-Probe Eingang gelegt.



In den Bildern finden Sie einen Anschlussplan und eine Beispielkonfiguration für das Duet3D Board



Technische Details:

Induktive Z-Sonde (magnetfest und mit integrierter Temperaturkompensation)

Betriebsspannung: 5 – 30 V

Schaltabstand: 3mm

Baulänge: 35mm

gesicherter Schaltabstand: 2,43mm

Schaltfunktion: Öffner (NC)

Schaltart: NPN

Gewindegröße: M8 x 1mm

Einbauart: nicht bündig



Lieferumfang:

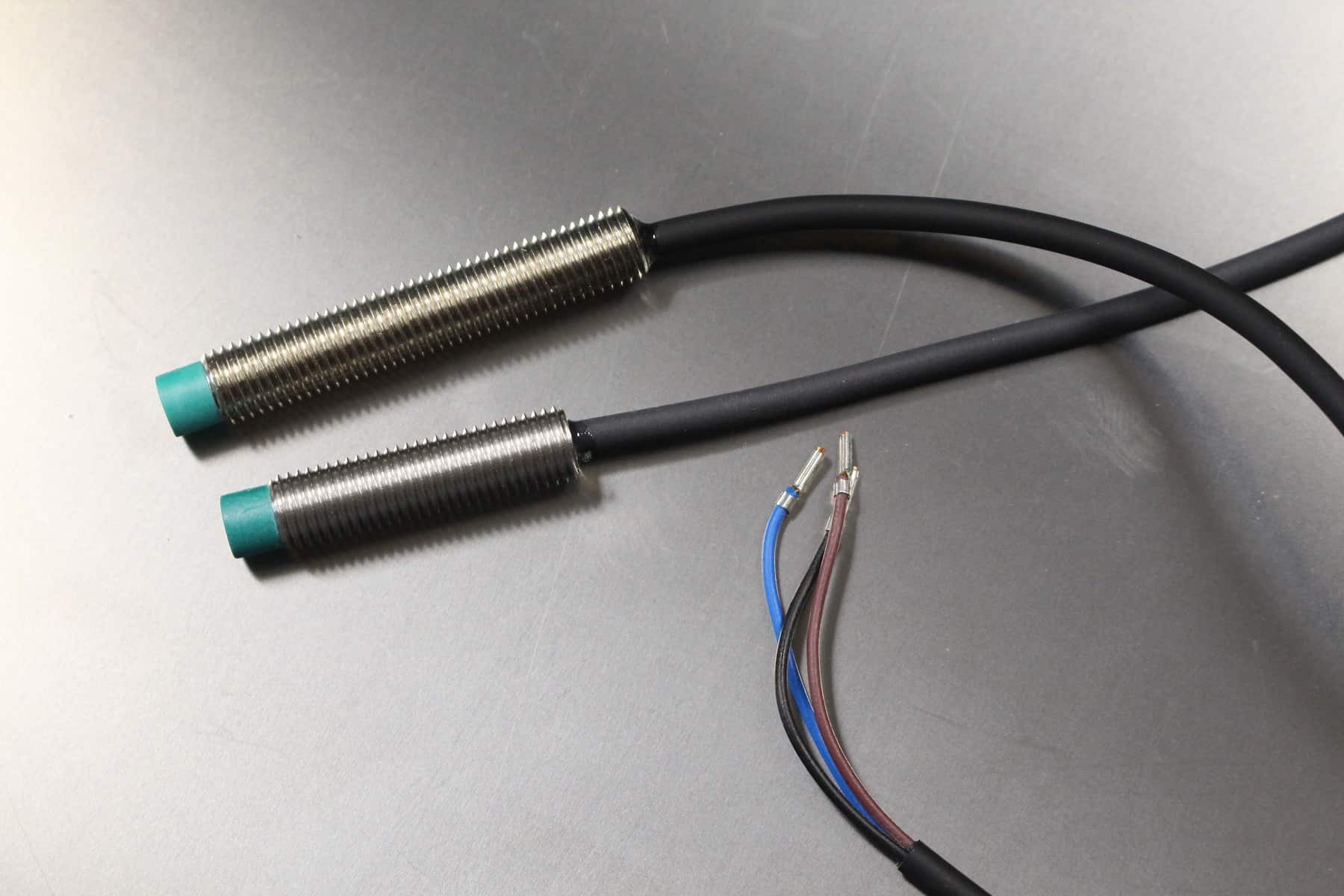

Sensor 8mm mit fest angebrachten 2m Anschlusskabel





Anschluss:

Braun:        Versorgung + (z.B. +5V)

Blau:           Masse – (z.B. GND)

Schwarz:   Signal S



Wichtig:

Der Sensor wird in vielen Desktop 3D-Druckern wie PRUSA, Caribou, Voron oder HEVO verwendet

Temperaturkompensation heißt nicht, dass der Sensor gar keinen Temperaturdrift mehr hat! Das ist technisch bei induktiven Sensoren nicht möglich. Dieser ist hier aber möglichst minimiert!

Die Superprobe temperaturstabile Z-Sonde 3D-Drucker ist auch bekannt als P.I.N.D.A oder SuperPinda von Prusa Research

Anschlussplan SupCRprobe

Weitere Informationen

Weight 0,2 kg

Reviews

Customers review
5
4 ratings
1 Star
0%
2 Star
0%
3 Star
0%
4 Star
0%
5 Star
100%
Rate it!

Only logged in customers who have purchased this product may leave a review.

Write A Review
4 reviews for SupCRprobe 8mm kurz
  • 5 out of 5

    Super Probe,
    Nutze ich mit 24v im voron 2.4 300³

    Nach vielen verschiedenen bin ich bei dieser geblieben.
    Sie war am genaustens und schnellsten der von mir getesteten.

  • 5 out of 5

    beste Probe die ich je verbaut habe. Einfach zu verbauen, kommt mit allen Spannungen zurecht, lässt sich einfach integrieren in jedes System und ist präzise wie ein Schweizer Uhrwerk.

  • 5 out of 5

    Die SupCRprobe habe ich in meinem Drucker und kann diese nur empfehlen.
    Gibt nicht viele solcher Sensoren, welche eine gute Wiederholgenauigkeit hat.

  • 5 out of 5

    Ich bin sehr zufrieden mit SupCRprobe 8mm kurz. Die erste Schicht ist immer perfekt, auch wenn ich die Betttemperatur für den Druck von PLA/PETG/ASA/ABS usw. ändere. Alles perfekt. Kann ich von ganzem Herzen weiterempfehlen.
