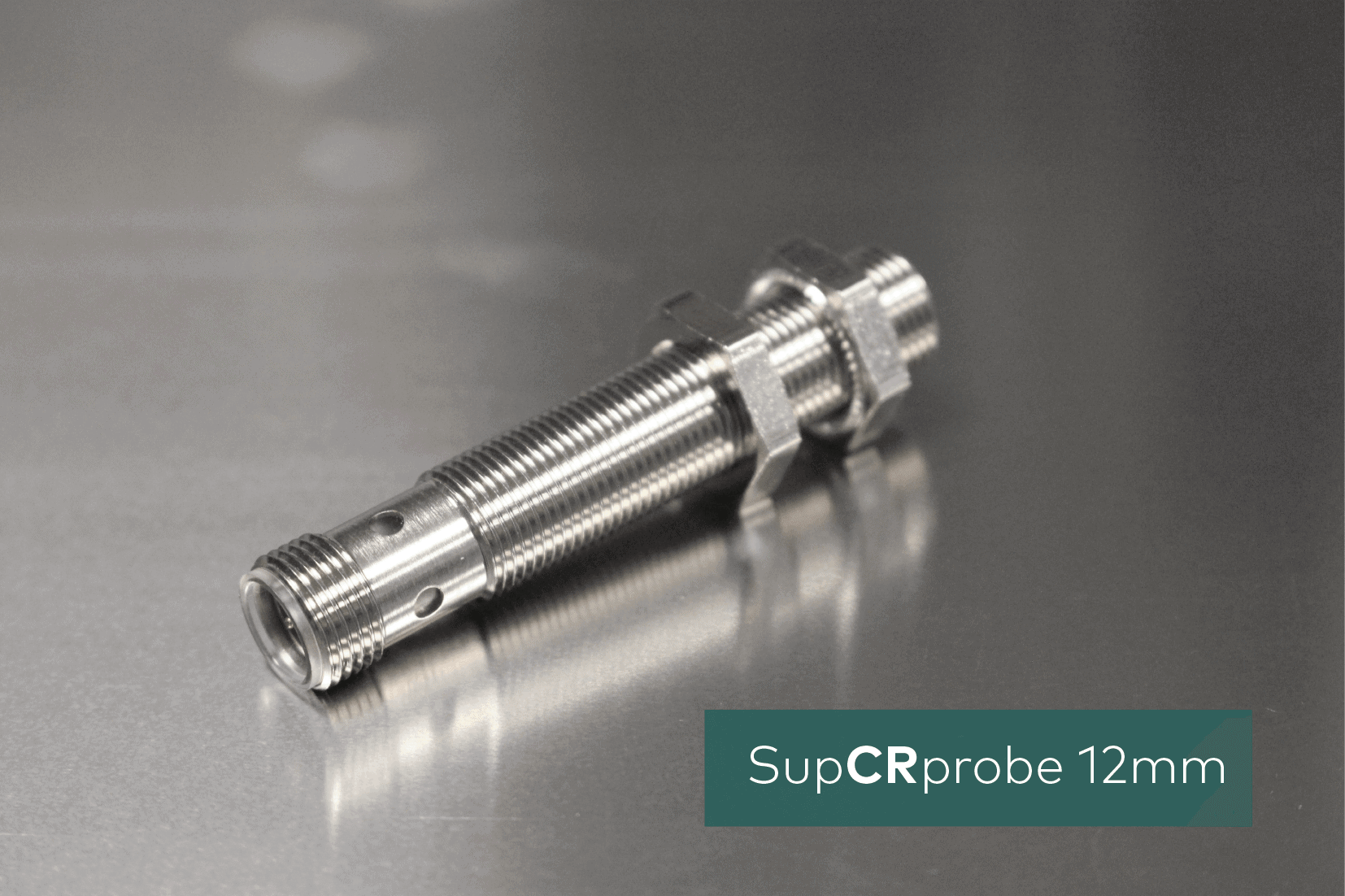

SupCRprobe 12mm

39,90

(1 Kundenrezension)
Artikelnummer: 3D-EL-INI-PF-M12-N Kategorie: Schlagwörter: , , , , , , , ,

Beschreibung

Unsere SupCRprobe ist eine 12mm induktive Z-Sonde mit integrierter Temperaturkompensation!

Die Sensoren haben eine extrem gute hohe Positioniergenauigkeit durch ein präzises Schaltverhalten auch bei schwankenden Umgebungstemperaturen.

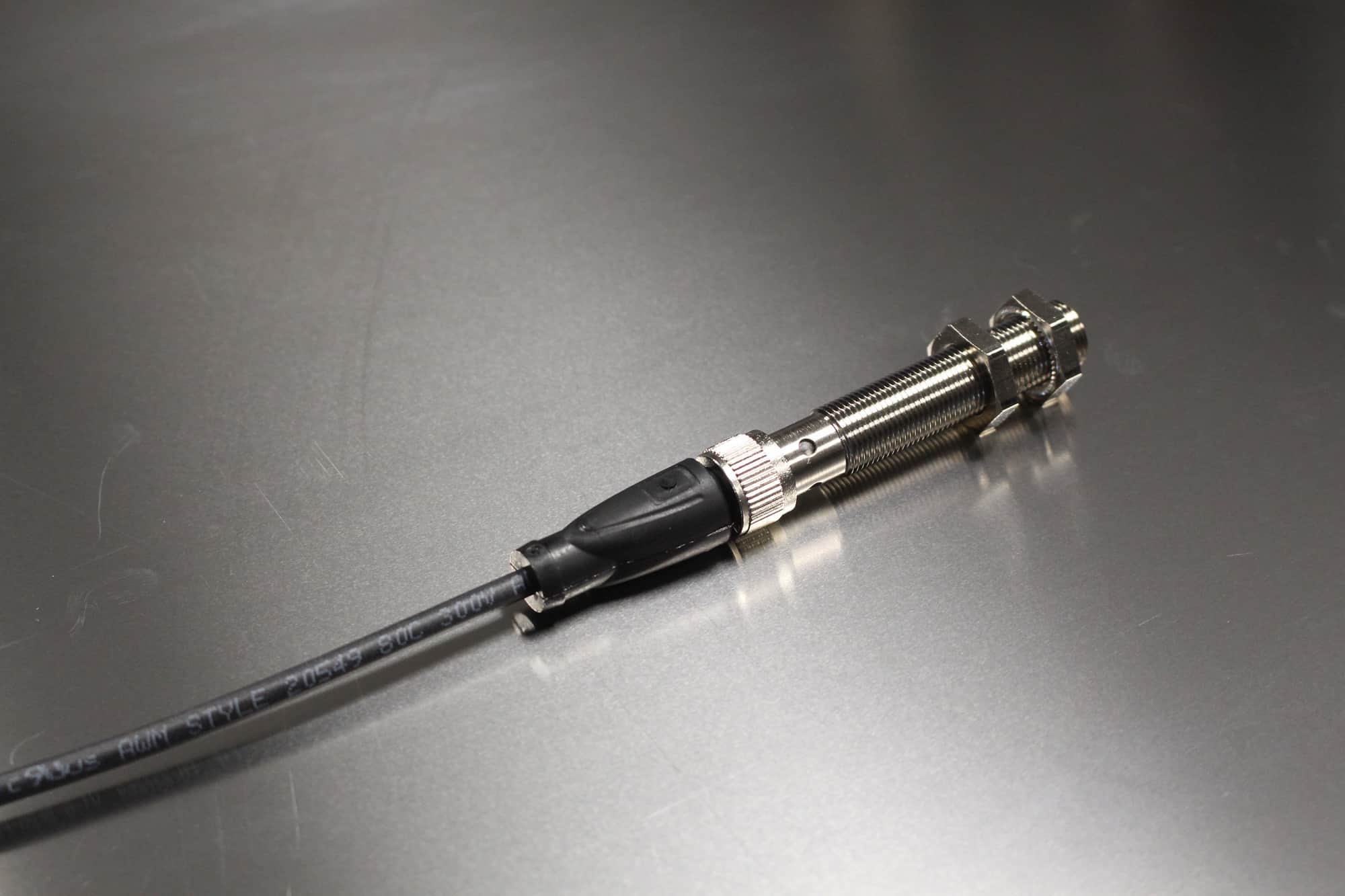

Die 12mm Variante zeichnet sich durch den vergrößerten Schaltabstand von 4mm aus und ermöglicht beim Einbau etwas mehr Freiheiten was die Sensorposition betrifft. Außerdem hat die 12mm Variante den Vorteil, dass das Kabel mit einem Stecker ganz einfach abgenommen werden kann!

In unseren Industriedruckern verwenden wir ausschließlich diese 12mm Variante!

Dank der Schaltart NPN ist die SupCRprobe sehr einfach an Steuerungen von 3D-Druckern anzuschließen. Die Versorgung erfolgt mit der Betriebsspannung und das Signal wird wie ein Schalteingang auf den jeweiligen Port des Boards gelegt.

In den Bildern finden Sie einen Anschlussplan und eine Beispielkonfiguration für das Duet3D Board



Technische Details:

Induktive Z-Sonde (mit integrierter Temperaturkompensation)

Betriebsspannung: 10 – 30 V

Schaltabstand: 4mm

gesicherter Schaltabstand: 3,24mm

Schaltart: NPN

Gewindegröße: M12

Einbauart: Bündig

Einbaulänge ohne Stecker: 66mm

Einbaulänge mit Stecker (gerade): 110mm + Kabel



Lieferumfang:

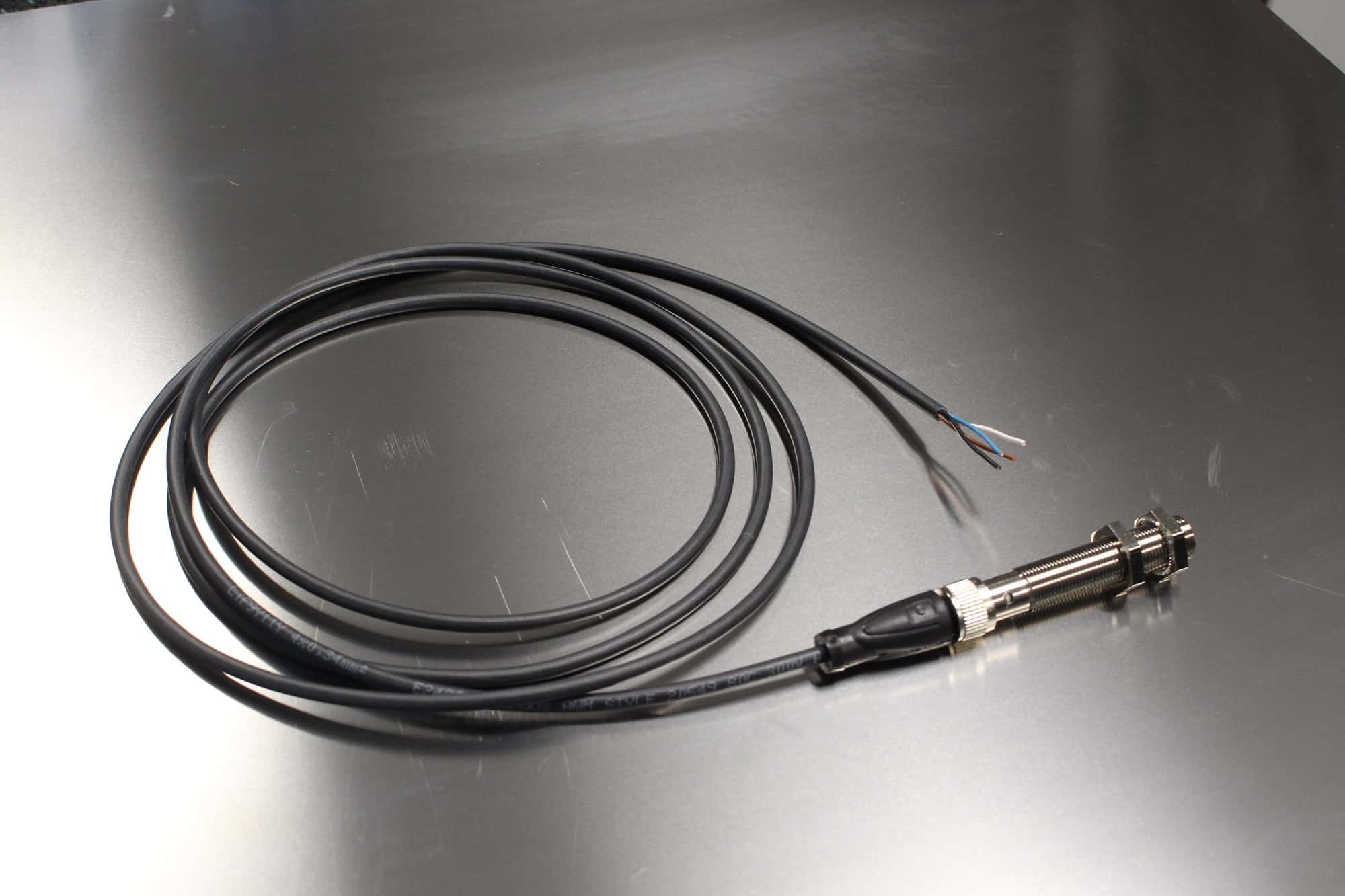

Sensor 12mm  inkl. Anschlusskabel (3m) mit Stecker



Anschluss:

Braun:        Versorgung + (z.B. +24V)

Blau:           Masse – (z.B. GND)

Schwarz:   Signal S



Wichtig:

Der Sensor wird in unseren Anlagen für die Automatische Druckbettvermessung und als Z-Endschalter verwendet

Die Superprobe temperaturstabile Z-Sonde 3D-Drucker ist auch bekannt als P.I.N.D.A oder SuperPinda von Prusa Research

Zusätzliche Information

Gewicht 0,250 kg

Reviews

Customers review
5
1 ratings
1 Star
0%
2 Star
0%
3 Star
0%
4 Star
0%
5 Star
100%
Rate it!

Only logged in customers who have purchased this product may leave a review.

Write A Review
1 review for SupCRprobe 12mm
  • 5 out of 5

    Der Sensor arbeitet auf meinem V-Core Pro 1.3, ein schneller Core XY Drucker mit großem Bauraum. Für den Druck von ABS brauche ich einen Sensor, der neben Geschwindigkeit und Wiederholbarkeit auch bei verschiedenen Temperaturen konstant arbeitet.

    Nach einem Fotek PM12-04 und einem kapazitiven Autolev ist das der Sensor, der alle Qualitäten vereint. Ich bin sehr zufrieden, der bleibt 🙂

    Ein Video mit einigen Tests. Zunächst wird das Bett geradegestellt – der V-Core hat drei Z Achsen die vor jedem Druck exakt synchronisiert werden. Hier haben langsame Sensoren Probleme, weil mit mehreren Geschwindigkeiten gemessen wird. Der SupCRProbe hat hier das beste Ergebnis aller 4mm Sensoren. Anschließend eine Prüfung der Wiederholbarkeit. Bessere Werte kann man sich nicht wünschen.

    Der Goldstandard im FDM Druck sind 0,01mm (10 Mikrometer) Wiederholbarkeit, das wird hier deutlich übertroffen.

    https://youtu.be/dbAB0TH9Y5I
