SupCRprobe 8mm BlackEdition

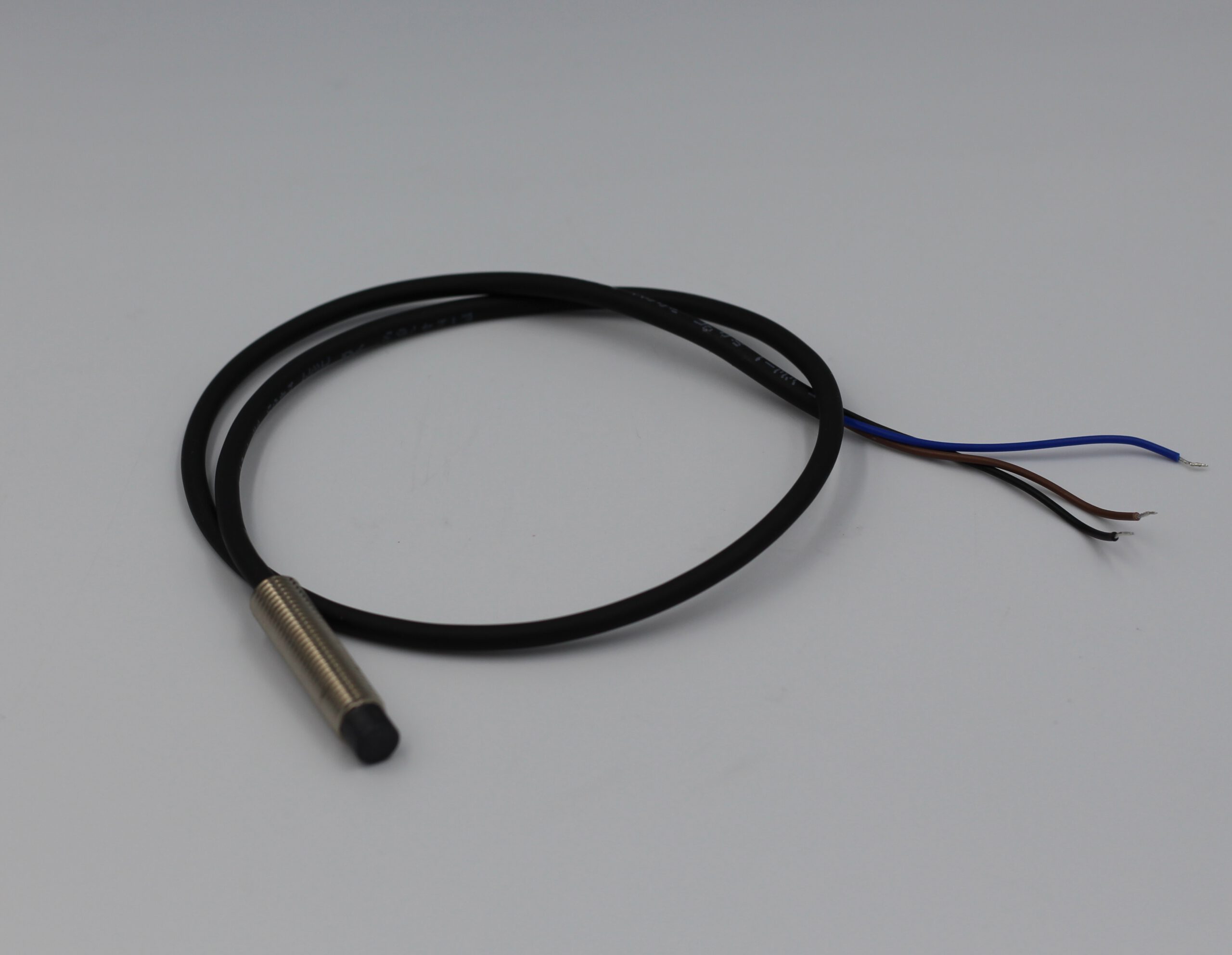

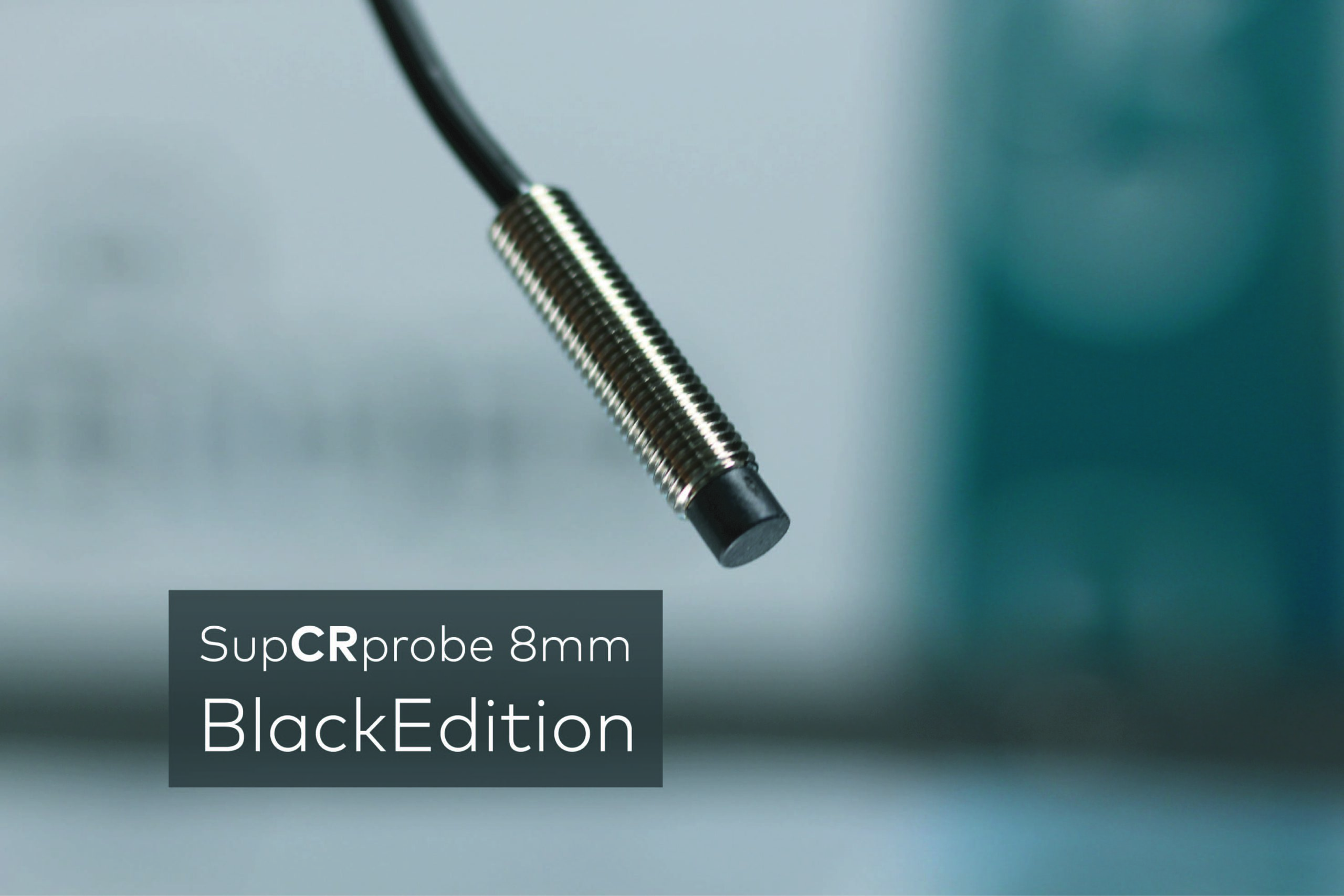

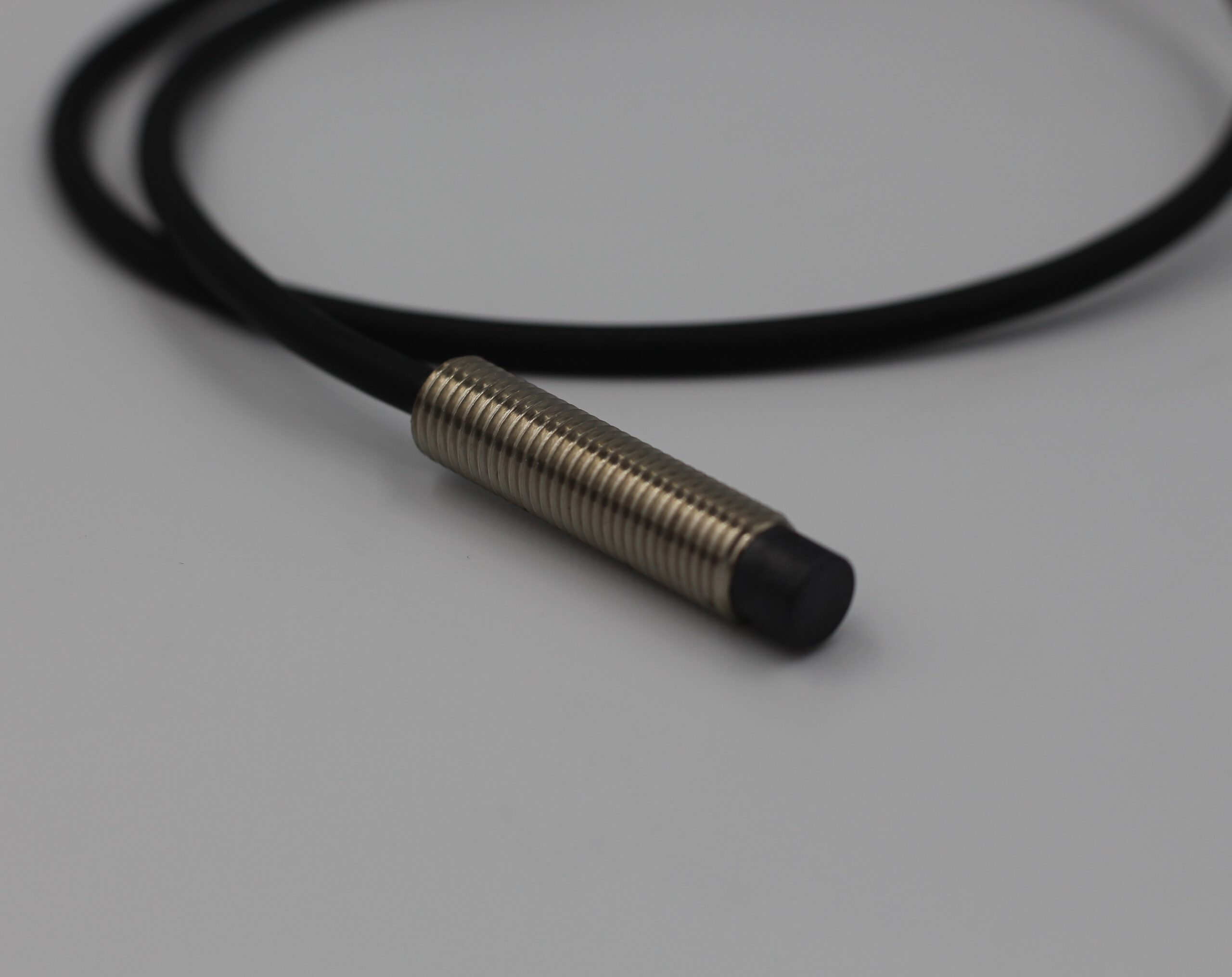

Die BlackEdition der SupCRprobe ist eine 35mm lange und im Durchmesser 8mm dicke magnetfeste, induktive Z-Sonde mit integrierter Temperaturkompensation für professionelle 3D-Drucker!

Die Sensoren haben eine extrem gute hohe Positioniergenauigkeit durch ein präzises Schaltverhalten auch bei schwankenden Umgebungstemperaturen.

Die 8mm Variante zeichnet sich durch die extrem kompakte Bauweise aus!



Dank der Schaltart NPN ist die SupCRprobe sehr einfach an Steuerungen von 3D-Druckern anzuschließen. Die Versorgung erfolgt mit der Betriebsspannung und das Signal wird wie ein Schalteingang auf den jeweiligen Port des Boards gelegt. Bei Duet Board wird der Signalpin beispielsweise an den Z-Probe Eingang gelegt.



In den Bildern finden Sie einen Anschlussplan und eine Beispielkonfiguration für das Duet3D Board



Technische Details:



Magnetfeldfest: Kein negativer Einfluss eines magnetischen Druckbetts auf die Messergebnisse

Induktive Z-Sonde (mit integrierter Temperaturkompensation)

Betriebsspannung: 5 V

Schaltabstand: 2,5mm

Baulänge: 35mm

gesicherter Schaltabstand: 0 … 2,05 mm

Schaltfunktion: Öffner (NC)

Schaltart: NPN

Schaltfrequenz:  800 Hz

Gewindegröße: M8 x 1mm

Einbauart: nicht bündig



Lieferumfang:

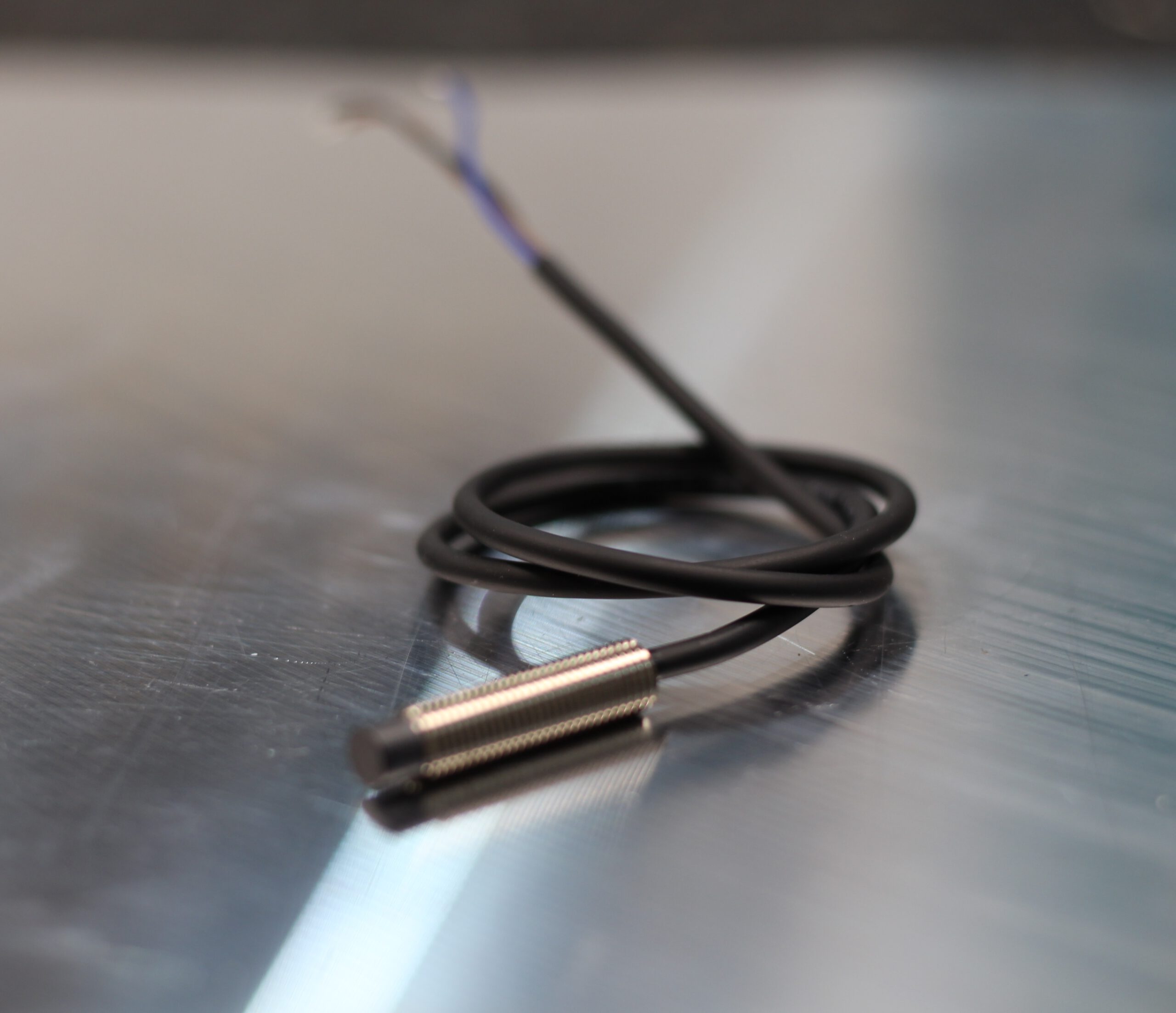

Sensor 8mm mit fest angebrachten 0,5m offenen Anschlusskabel





Anschluss:

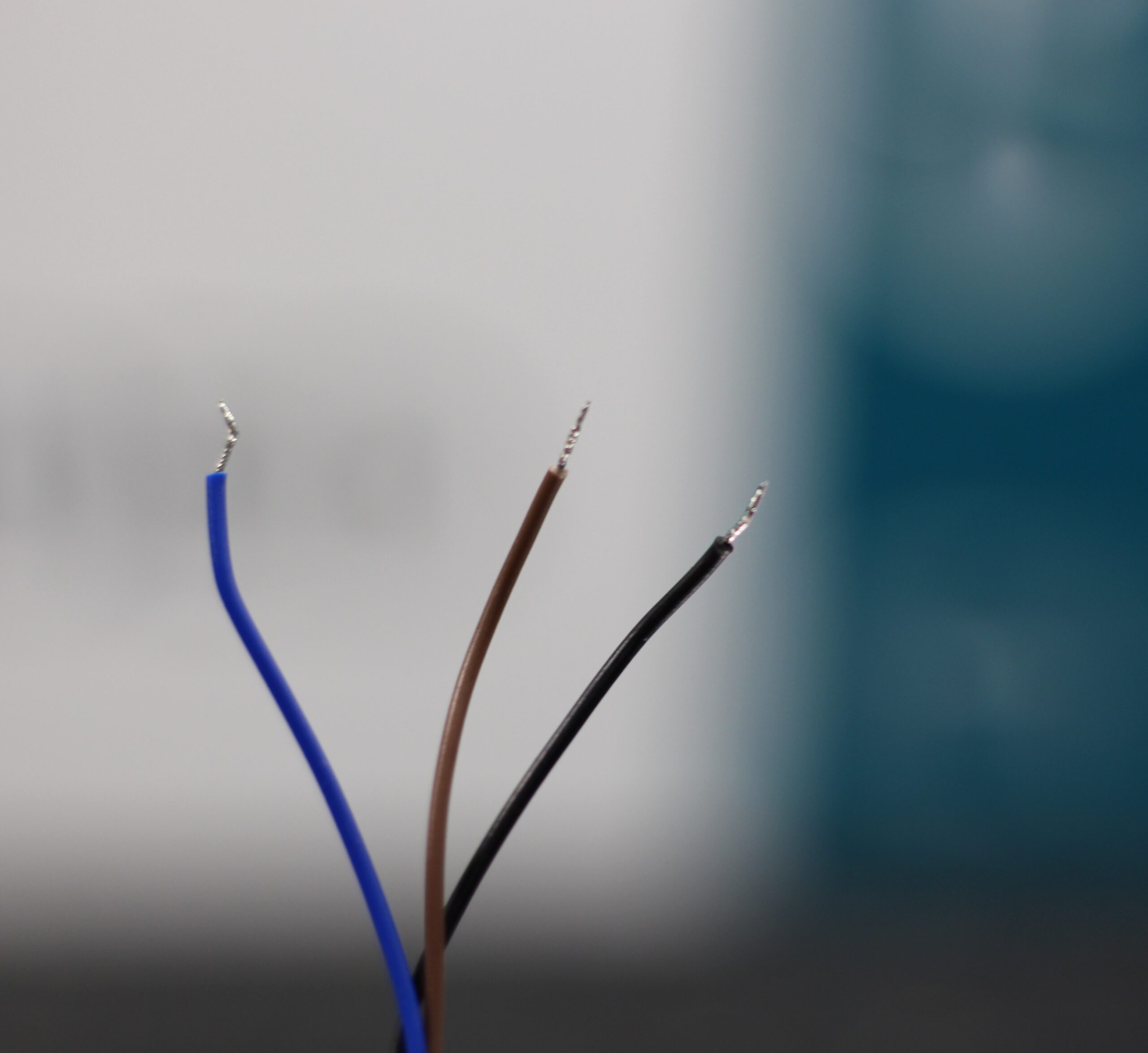

Braun:        Versorgung + (z.B. +5V)

Blau:           Masse – (z.B. GND)

Schwarz:   Signal S



Wichtig:

Der Sensor wird in vielen Desktop 3D-Druckern wie PRUSA, Caribou, Voron oder HEVO verwendet
