CR-3D MagnetiCR Swap

Entdecken Sie unser hauseigenes Druckplatten-Wechselsystem, dass sich genau an Ihre Bedürfnisse und Druckumgebung anpassen kann. Mit unterschiedlichen Dauerdruckplatten bieten wir als CR-3D ihnen die optimale Druck-Erfahrung.

MagnetiCR Swap

Was ist das MagnetiCR swap System?

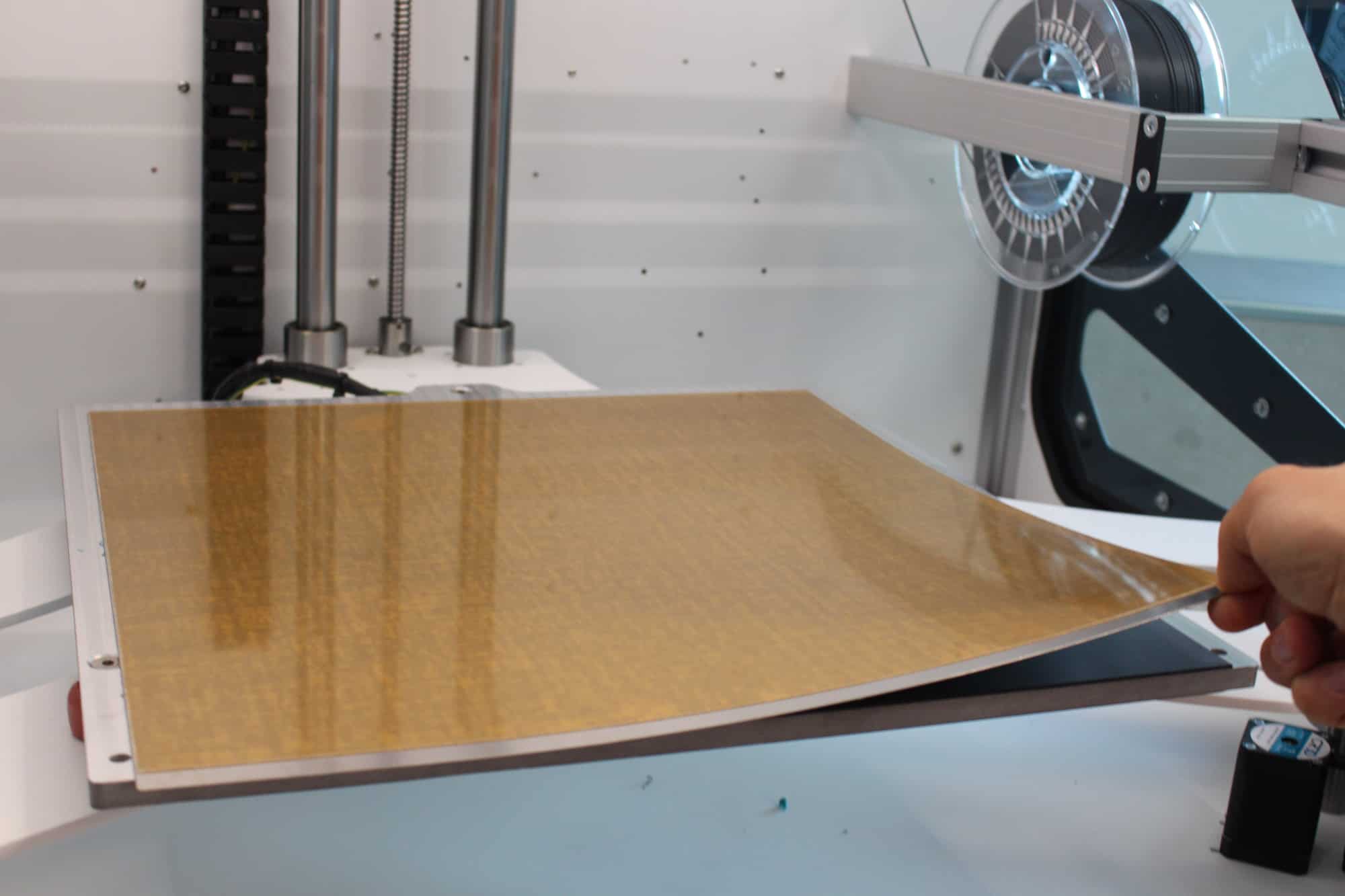

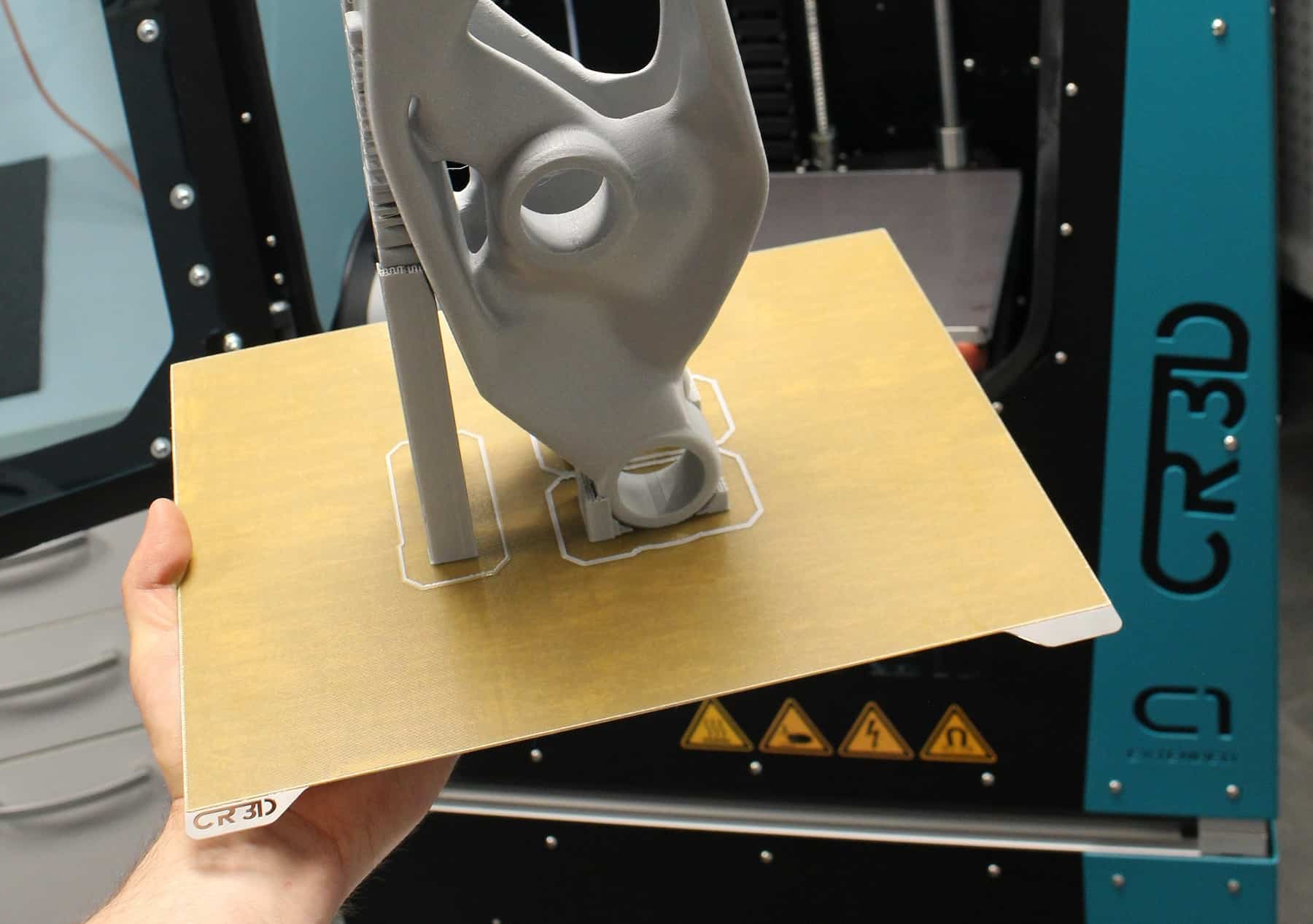

MagnetiCR Swap ist ein Druckplatten Wechselsystem für 3D-Drucker. Es besteht aus einer magnetischen Basis und Federstahl-Wechselplatten. Es hält im Dauerbetrieb Temperaturen bis zu 120°C und kurzzeitig bis zu 150°C stand. Mit Hilfe des Systems kann die Druckplatte abgenommen und fertige Drucke durch das Biegen der Platte einfach entfernt werden.

Die Federstahlplatten sind Maßgenau aus nicht rostendem Edelstahl gelasert und sind nur echt mit dem CR-3D Logo!

PEI

PEI (Polyetherimide) ist ein hochtemperaturbeständiger Kunststoff welcher als Folie Einsatz als Dauerdruckplatte findet. PEI ist langlebig und überzeugt durch ein sehr gutes Preis-Leistungsverhältnis. Unsere PEI-Folie bietet eine lange Laufzeit (>2 Jahre), eignet sich ideal in Kombination mit unserem MagnetiCR Swap System und wird mit einer temperaturresistenten Transferklebeschicht zur Selbstmontage geliefert.

Wichtiger Hinweis: Die Dauerdruckplatte muss frei von Staub, Fett und Ölen sein!

  • Dicke:
    0,3mm
  • Verarbeitung:
    Zuschnitt mit Schere oder Messer möglich
  • Verklebung:
    3M 467MP Transferklebefolie

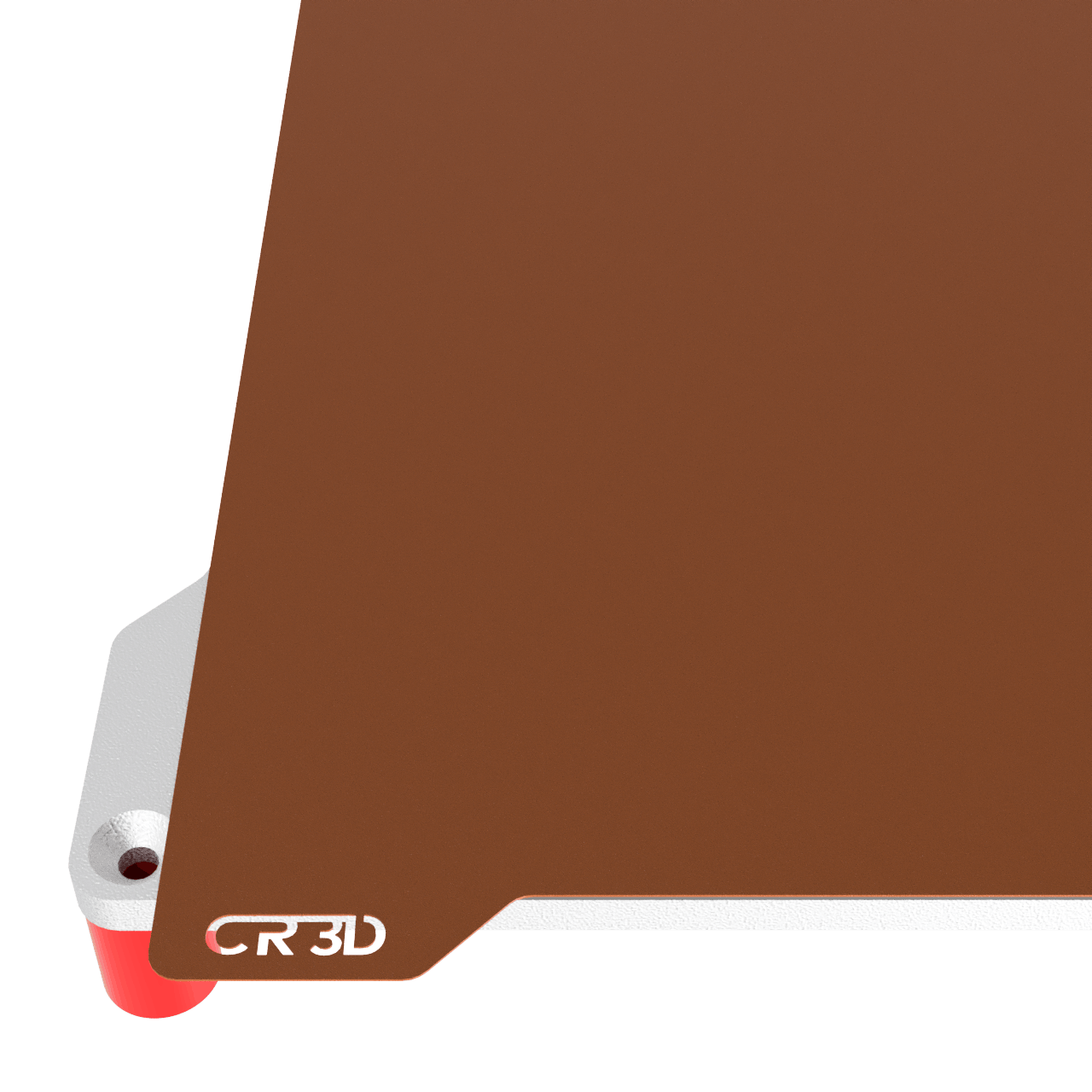

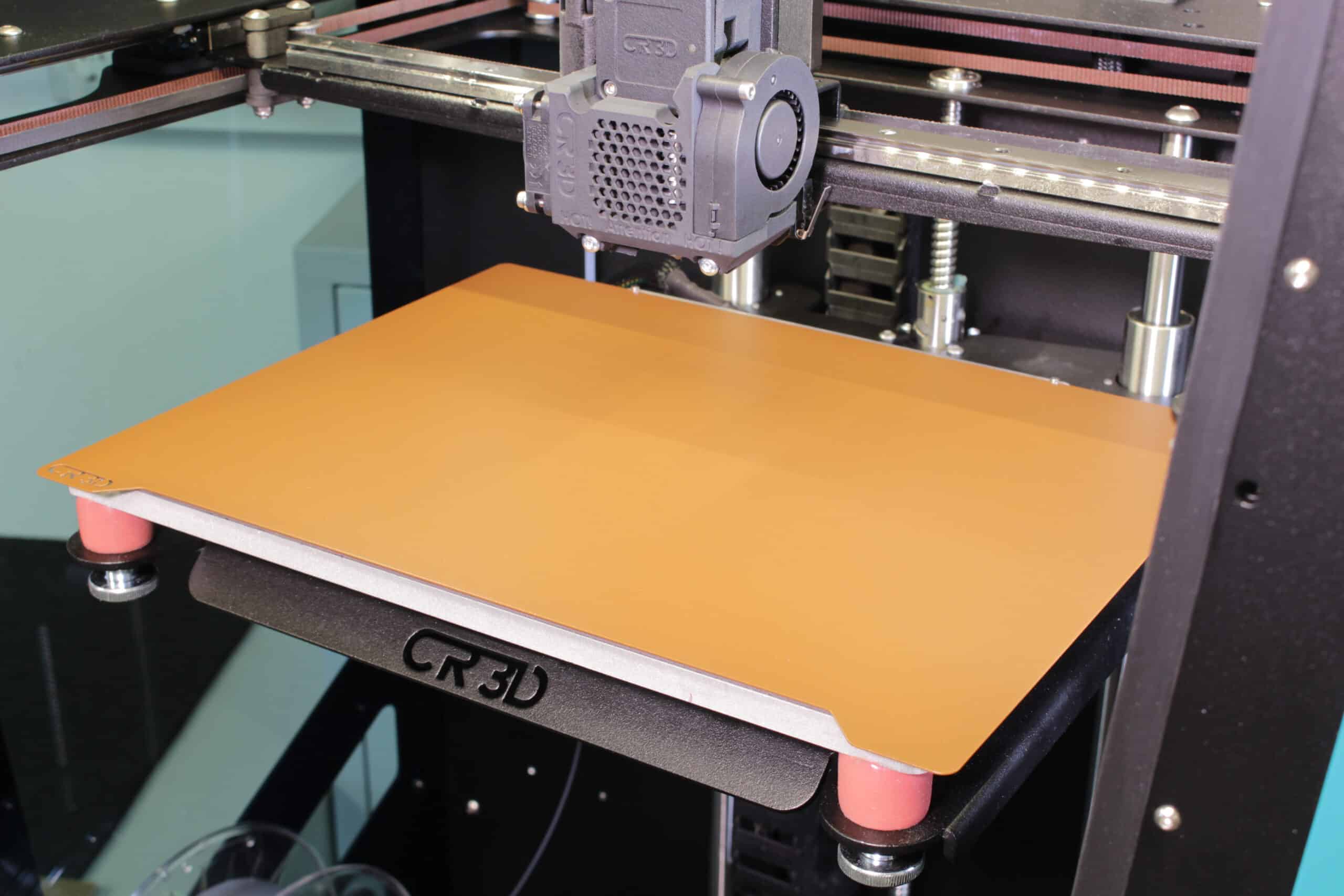

PowdCR Coated PEI

Die flexible PowdCR Coated PEI Dauerdruckplatte bildet die perfekte Basis für Sichtbauteile! Endlich können gedruckte Bauteile mit der Druckbettseite als Sichtseite verwendet werden.
Auf der PowdCR Coated PEI Dauerdruckplatte haften die Bauteile während des 3D-Drucks sehr gut.

Die PowdCR Coated PEI Druckplatte besteht aus einer Federstahlplatte mit bereits aufgebrachter rauher PEI Struktur-Beschichtung.

Auf der Druckplatten haften sehr viele verschiedene Materialien: PLA, CRystal PLA, Soft-PLA, PETG, ABS, ASA uvm.

Die Druckplatte eignet sich perfekt für unser MagnetiCR Swap System

Dicke:

  • Beschichtung direkt auf der Federstahlplatte aufgebracht
  • Hitzebeständigkeit:
    150°C
  • Oberfläche:
    PEI strukturiert

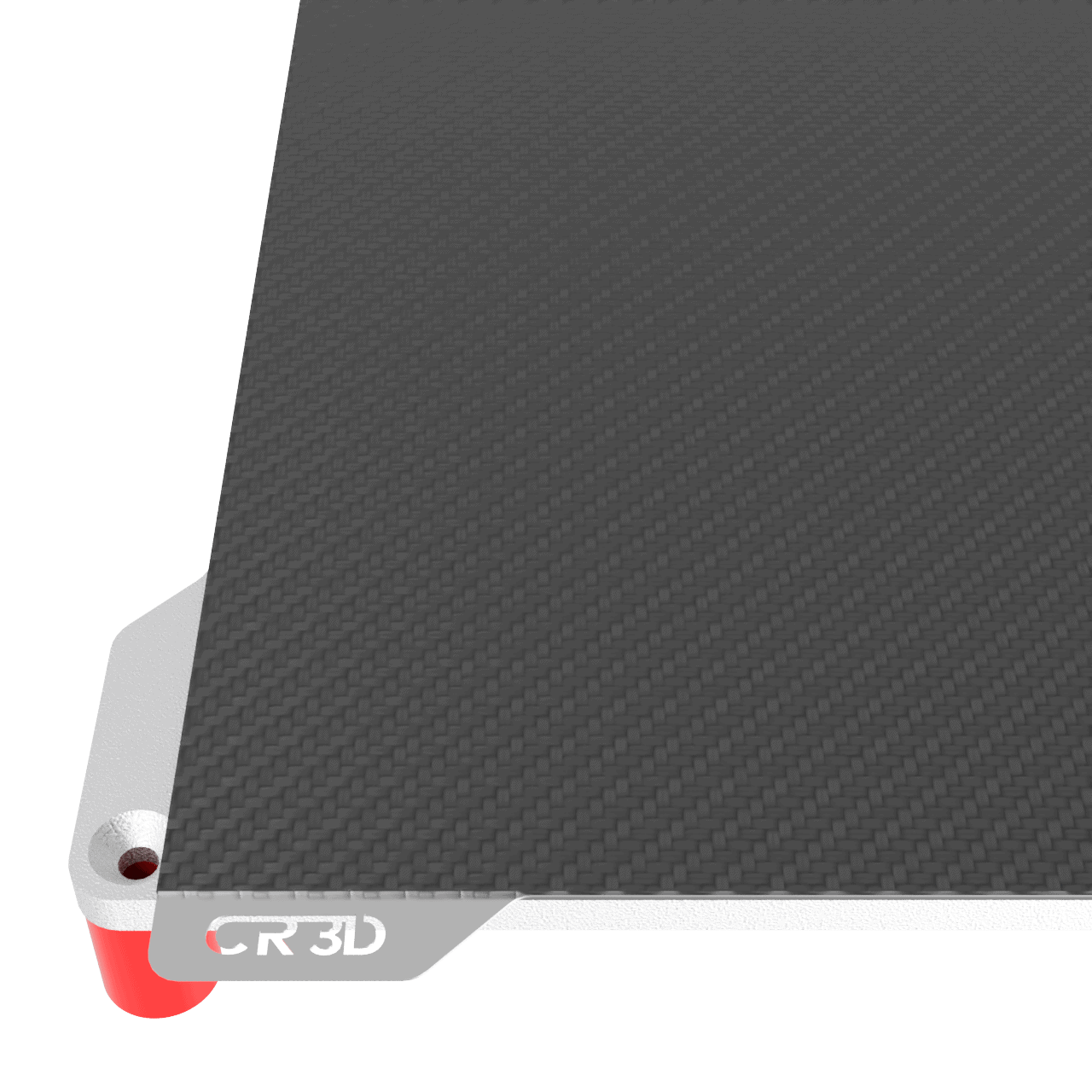

Carbon

Carbon als Druckplatte eignet sich hervorragend für viele Filamente und besticht durch eine tolle Optik des ersten Layers dank seiner rauen Oberfläche. Die Carbon-Druckplatten haben eine hervorragende Verarbeitung, eine extrem hohe Steifigkeit und eine gute Temperaturbeständigkeit.

  • Dicke:
    1mm

FR4

Als Klassiker unter den Dauerdruckplatten ist die FR4 Platte anzusehen. Diese Druckplatte ist sehr robust und langlebig. Sie hat den Vorteil, dass sie bei nachlassender Haltbarkeit einfach wieder nachgeschliffen werden kann. Drucke haften bei aufgeheizter Platte sehr gut und lösen sich im kalten Zustand gut von der Platte.

  • Dicke:
    0,5mm
  • Hitzebeständigkeit:
    ca. bis 140°C

Sicherheitshinweis

Der Schleifstaub von FR4 gilt als krebserregend. Bitte geeigneten Atemschutz tragen und nicht in geschlossenen Räumen schleifen.

Am besten nass schleifen!

Dies gilt nur für Schleifarbeiten. Bei der Benutzung als Dauerdruckplatte werden keine Stäube freigesetzt.

Nutzungshinweis

Wenn die Haftung nachlässt, die Platte leicht mit 400er Schleifpapier anschleifen.

Pertinax

Als Klassiker unter den Dauerdruckplatten ist die Pertinax Platte anzusehen. Diese hochwertige Druckplatte ist sehr robust und langlebig. Sie hat den Vorteil, dass sie bei nachlassender Haltbarkeit einfach wieder nachgeschliffen werden kann. Drucke haften bei aufgeheizter Platte sehr gut und lösen sich im kalten Zustand gut von der Platte.

Unsere industriellen Pertinax Dauerdruckplatten eignen sich perfekt für technische Kunststoffe wie beispielsweise Nylon oder PC-ABS aber auch Standardmaterialien wie PLA, PETG, ABS oder ASA lassen sich hervorragend darauf verarbeiten.

Bei unseren Platten handelt es sich um deutsche Industriequalität!

  • Dicke:
    0,5mm
  • Hitzebeständigkeit:
    ca. bis 120°C

Nutzungshinweis

Wenn die Haftung nachlässt, die Platte leicht mit 400er Schleifpapier anschleifen.

Zu jedem Drucker, bieten wir das passende Filament.
Entdecken Sie unser HIGH PERFORMANCE
FILAMENT

Bestandteile

Wirf einen Blick auf detailliertere Infos zu den einzelnen Bestandteilen unseres MagnetiCR Swap Systems!

1 - Dauerdruckplatte

Je nach Auswahl zwischen PEI, FR4, Carbon und PowdCRsteel ist die Dauerdruckplatte das entscheidende Element für ein erfolgreiches Druckergebnis.

2 - Federstahlplatte

Lasergeschnittene Platten aus hochwertigem, nicht rostendem Federstahl (CrNi-Stahl). Der Werkstoff 1.4310 besticht durch seine gute Maßhaltigkeit (Dicke) und eine hohe Oberflächengüte.

3 - Magnetfolie

Unsere qualitativ hochwertige Magnetfolie hat eine sehr große Haltekraft von 130g/m2 und hält Temperaturen von bis zu 200°C Stand.

Die Folie hat eine Dicke von 1mm und wird einseitig mit einer 3M Klebefolie geliefert.

4 - Alu-Druckplatte

Individuell angefertigte, plangefräste Aluminium Druckgussplatten für eine gleichmäßige Wärmeübertragung an der Druckoberfläche. Die Präzisionsdruckplatten werden aufwendig mit dem Wasserstrahlschnitt-Verfahren hergestellt um keinen Wärmeeintrag in das Material zu erhalten und eine maximale Ebenheit gewährleisten zu können.

5 - Druckbettträger

Der Druckbettträger ist der Grundträger des Druckbettes und die Verbindung an die Z-Achse (Linearführungen und Spindeln).

Montageanleitung

  1. Reinigen / Entfetten der feingefrästen Aluminium-Guss Platte (vorzugsweise Isopropanol 99%)
  2. Verklebung der Magnetfolie mit Hilfe bereits angebrachter 3M Transferklebefolie auf die feingefräste Aluminium-Guss Platte. Wichtig hierbei ist darauf zu achten, das keine Luftblasen entstehen!
  3. Reinigen / Entfetten der Unterseite der Dauerdruckplatte sowie der Oberseite des Federstahlbeches.
  4. Verklebung der Dauerdruckplatte mit dem Federstahlblech mit Hilfe der 3M Transferklebefolie.
  5. Fertig! Die Federstahlplatte wird nun durch die Magnetfolie an Ort und Stelle gehalten.

Sie erhalten unser MagnetiCR Swap System in vielen gängigen Größen, oder auch nach individuellem Maß. Bei Interesse erreichen Sie uns über unser Kontaktformular oder per E-Mail.
