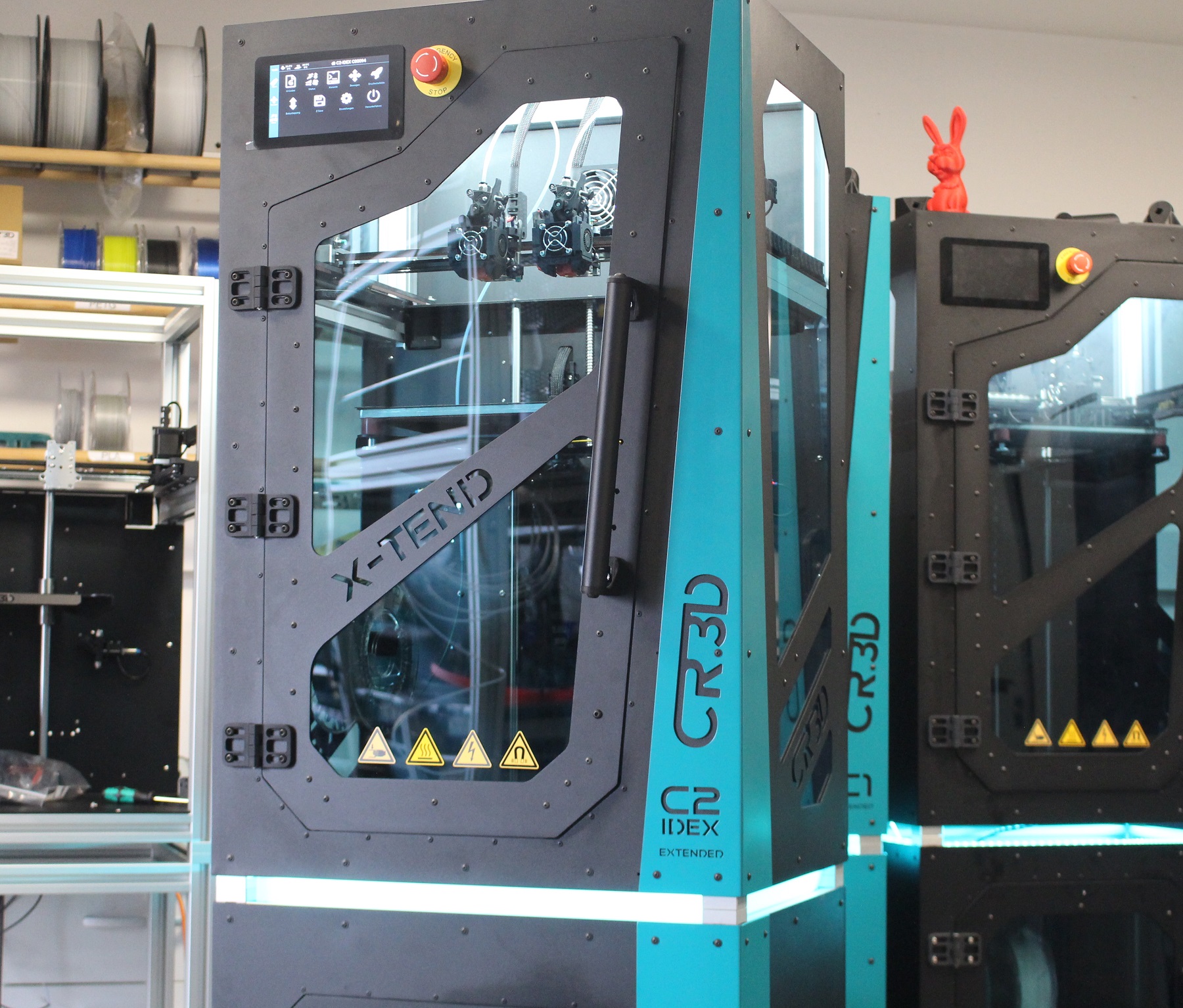

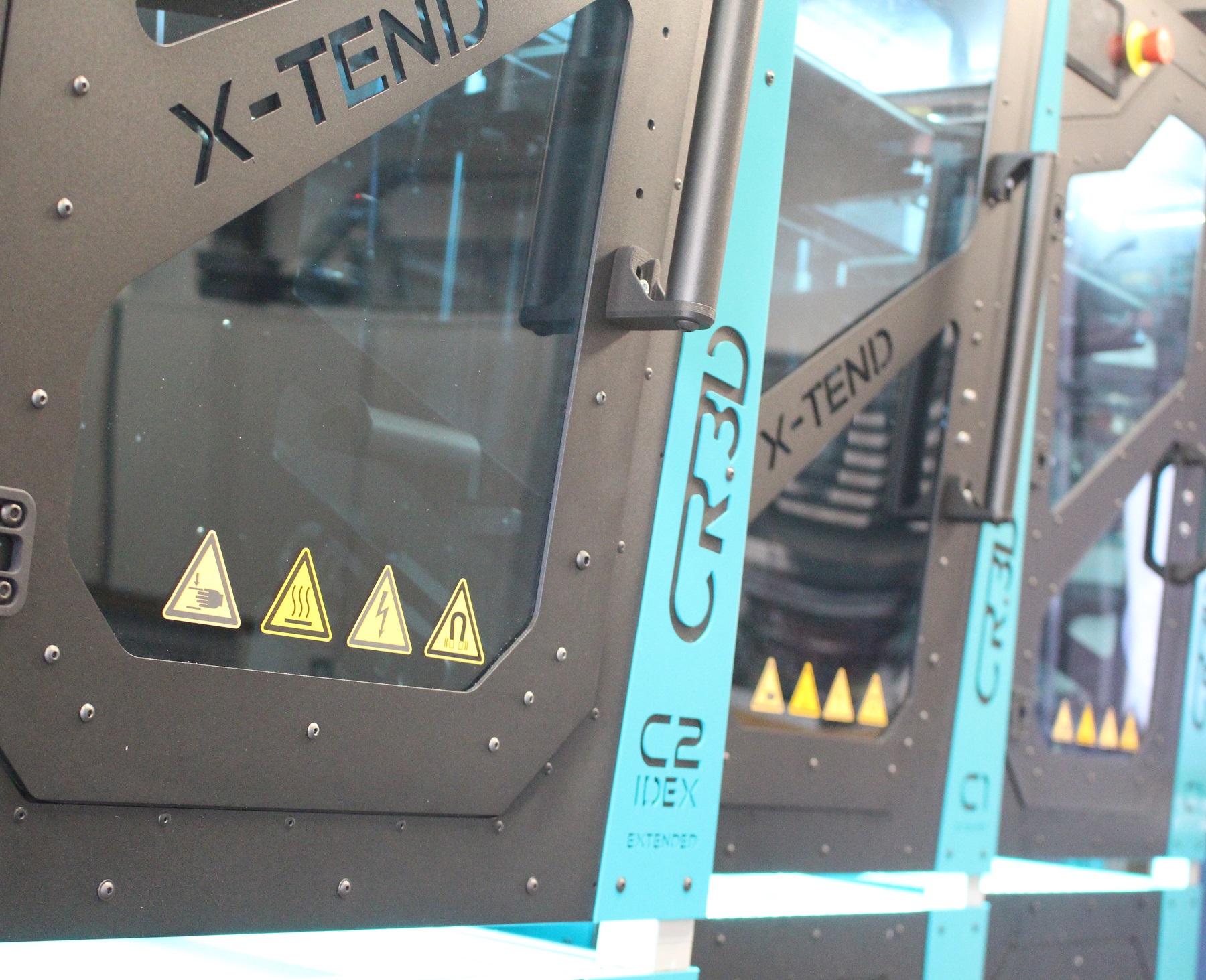

CR-3D C2-IDEX+ XTEND – Mehr Höhe, mehr Präzision, mehr Produktivität

Der C2-IDEX+ XTEND ist die konsequente Weiterentwicklung des bewährten C2-Systems – konstruiert für alle, die noch mehr Bauhöhe und noch mehr Möglichkeiten in der additiven Fertigung benötigen.

Mit einem beeindruckenden Bauraum von 500 mm Z-Höhe, der präzisen PLUS-Kinematik und der neuesten Elektronikgeneration von CR-3D ist der C2 XTEND die perfekte Wahl für Forschung, Entwicklung, Prototypenbau und industrielle Fertigung.

Trotz seiner kompakten Stellfläche bietet er den vollen Leistungsumfang der großen Systeme – von der vollautomatischen Kalibrierung bis hin zu High-Flow-Toolheads mit präziser Sensorik.

Ein echter „Großer“ im kleinen Format – Made in Germany.



Multifunktionale Werkzeugmaschine mit großem Bauraum

Der C2-IDEX+ XTEND ist weit mehr als ein kompakter 3D-Drucker.

Er ist eine industrielle Werkzeugmaschine für präzise additive Fertigung, die durch ihren verlängerten Z-Hub von 500 mm ganz neue Anwendungsbereiche erschließt – z. B. für hohe Gehäuse, Designmuster, Prüfvorrichtungen oder Funktionsprototypen.

Dank des robusten Maschinenaufbaus und der doppelt gelagerten Z-Spindeln bleibt die Maßhaltigkeit auch über große Höhen hinweg garantiert.

Alle Strukturbauteile bestehen aus hochwertigem Aluminium, die Verkleidung aus pulverbeschichtetem Stahl – vibrationsarm, langlebig und wartungsfreundlich.



Quick-ToolSwap-System – Werkzeugwechsel in Sekunden

Wie alle Systeme der PLUS-Generation verfügt auch der C2 XTEND über das innovative Quick-ToolSwap-System.

Mit der hochpräzisen Nullspannaufnahme lassen sich Druckköpfe in Sekundenschnelle wechseln, ohne dass anschließend eine Neukalibrierung nötig ist.

Egal ob für Wartung, Düsenwechsel oder den Einsatz spezieller Druckköpfe (z. B. abrasive Materialien) – der Werkzeugtausch erfolgt reproduzierbar und einfach.

Damit bleibt der Drucker auch bei wechselnden Anwendungen stets produktiv.



Mechanik & Kinematik – Präzision auf ganzer Höhe

Die Kinematik des C2-XTEND basiert auf dem bewährten kartesischen System von CR-3D, das mit Präzisionsführungen von Misumi und hochwertigen Riemen von Gates realisiert wird.

Die Z-Führung mit kugelgelagerten Spindeln sorgt für perfekte Parallelität und hohe Steifigkeit – selbst bei maximaler Bauhöhe.

Alle Bewegungsachsen sind spielfrei abgestimmt, wodurch auch bei großen Höhen präzise Layer-Strukturen und glatte Oberflächen erzielt werden.



Sensorik & Automatische Kalibrierung

Der C2-XTEND kalibriert sich vollständig selbst – präzise, sicher und schnell.

Das intelligente Sensorsystem der PLUS-Generation vereint mehrere Messtechnologien:

• Automatische XYZ-Kalibrierung für Achs- und Bett-Referenzen

• Automatische IDEX-Düsenvermessung für perfekte Tool-Offsets

• Surface-Scanner mit bis zu 64 Messpunkten für exakte Bett-Topographie

• Contact Probing über die Düsenspitze zur hochpräzisen Z-Referenz

• Input-Shaping und Vibrationsanalyse, um selbst kleinste Bewegungsfehler aktiv zu kompensieren

Damit ist die manuelle Justierung vollständig überflüssig – der Drucker sorgt selbstständig für wiederholgenaue Ergebnisse.



High-Flow-Druckköpfe mit Tungsten-Carbide-Düsen

Die neu entwickelte Druckkopf-Generation der PLUS-Serie ist auf industrielle Durchsatzleistung und Prozesssicherheit ausgelegt.

Mit High-Flow-Hotends bis 350 °C, präzisen PT1000-Sensoren und gehärteten Doppelzahnrädern im Extruder liefert der C2 XTEND höchste Materialqualität bei maximalem Volumenstrom.

Serienmäßig ist der C2-IDEX+ XTEND mit einer 0,6 mm Düse aus Wolframkarbid (Tungsten Carbide)ausgestattet – einem extrem verschleißfesten Hochleistungswerkstoff, der selbst bei abrasiven Filamenten (z. B. CF- oder GF-gefüllte Materialien) eine gleichbleibende Druckqualität garantiert.

So lassen sich technische Hochleistungswerkstoffe wie PA-CF, PA-GF, PC-ABS, ASA, ABS, PETG, TPU und viele weitere verarbeiten – sicher, wiederholbar und industrietauglich.



Beheiztes Druckbett & Surface-Scan-Kalibrierung

Das beheizte Aluminium-Druckbett erreicht Temperaturen bis zu 110 °C und sorgt damit für optimale Haftung und verzugsfreie Drucke.

Der Surface-Scanner vermisst die Oberfläche automatisch mit hoher Auflösung und gleicht selbst kleinste Unebenheiten softwareseitig aus.

Das System kompensiert automatisch Schiefstellungen und hält das Druckbett während des Betriebs auf optimaler Temperatur – für reproduzierbare Ergebnisse auch bei langen Druckzeiten.

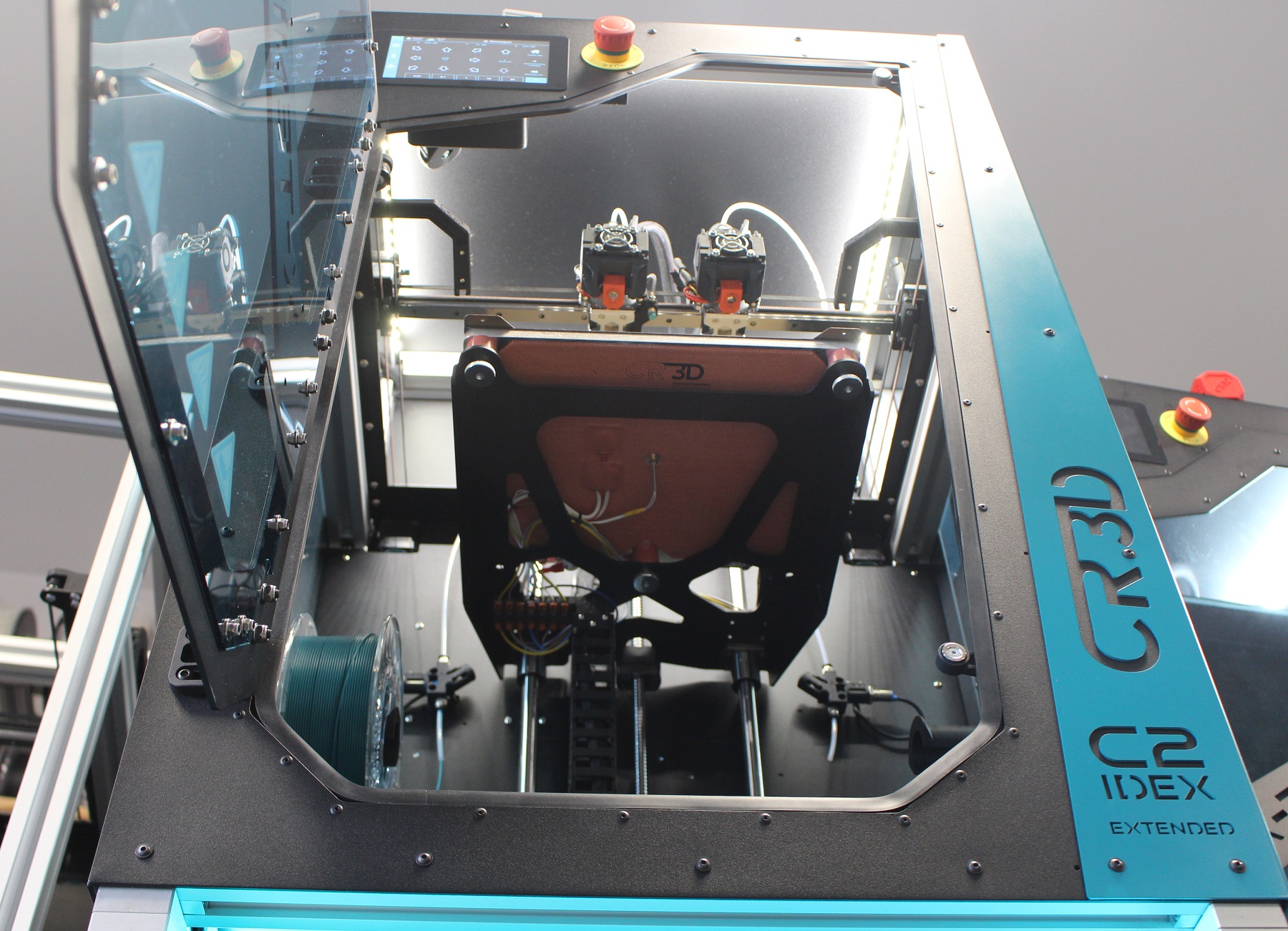

Geschlossener Bauraum & konstante Temperaturführung

Der geschlossene Bauraum des C2-XTEND gewährleistet eine gleichmäßige Temperaturverteilung und verhindert Zugluft-Einflüsse.

Dadurch können technische Filamente stabil verarbeitet werden – ohne Warping oder Layer-Brüche.

Optional ist ein Abluftsystem mit HEPA-Filter erhältlich, das für saubere Luft im Arbeitsumfeld sorgt.



Elektronik & Steuerung – Präzision durch Intelligenz

Das CR-3D MainboaCRd bildet das Herzstück der PLUS-Serie.

Die eigens entwickelte 32-Bit-Plattform mit TMC-Treibern ermöglicht eine präzise und leise Ansteuerung aller Achsen, exakte Temperaturregelung und die Integration der erweiterten Sensorik.

Gesteuert wird der Drucker über ein 7-Zoll-Industrie-Touchdisplay mit einer modernen, intuitiven Benutzeroberfläche.

Alternativ kann der Drucker über die integrierte Web-Oberfläche via Ethernet oder WLAN gesteuert werden – selbstverständlich ohne Cloud-Zwang.

In Kombination mit der hauseigenen Slicer-Software SliCR-3D ergibt sich ein durchgängiger Workflow von CAD bis Bauteil.



Offenes System & volle Kontrolle

Der C2-XTEND ist ein vollständig offenes System.

Er erlaubt den Einsatz beliebiger Filamente (1,75 mm) und den uneingeschränkten Zugriff auf Druckparameter und G-Codes.

Dadurch können Nutzer ihre Prozesse exakt anpassen – ideal für Forschung, Entwicklung und Serienfertigung.



Sicherheit & Erweiterungen

Wie alle Systeme von CR-3D ist auch der C2-XTEND nach den aktuellen CE-Richtlinien konstruiert.

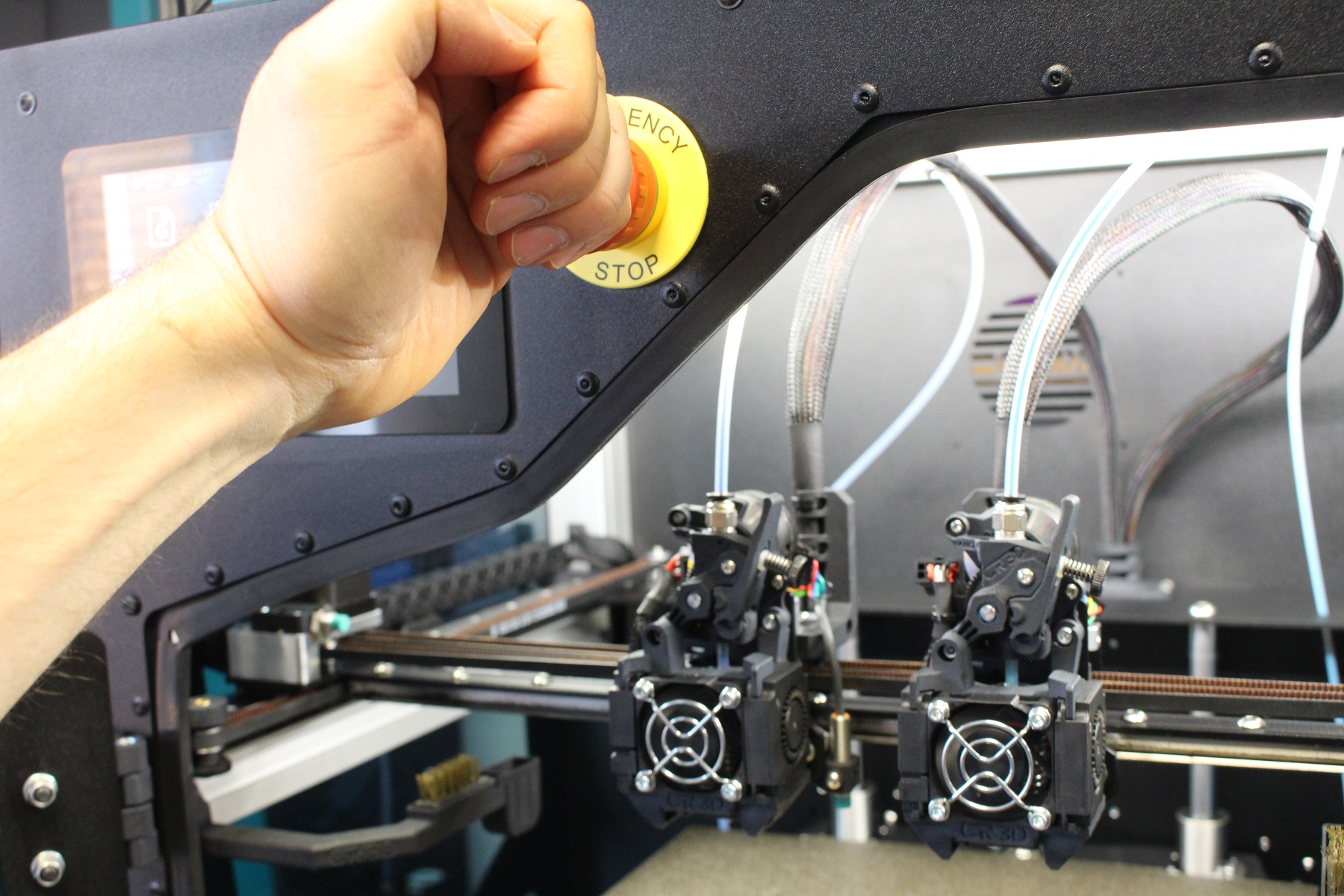

Ein Not-Aus-Taster und Türschalter sorgen für Sicherheit im Betrieb.

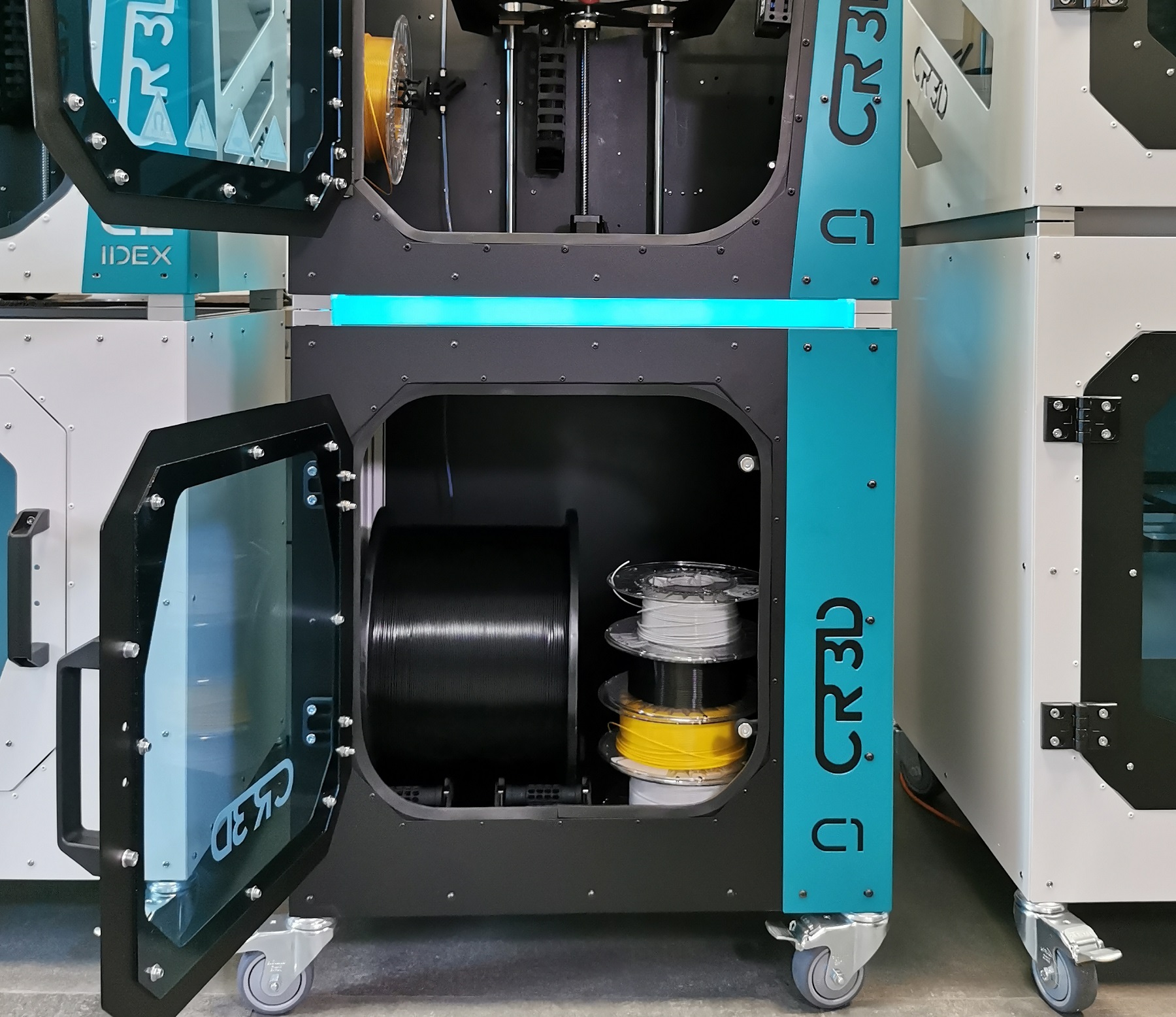

Optional kann das System mit einer Filament-Station zur Materialtrocknung (bis 50 °C), einer Webcam, sowie einem HEPA-Abluftfilter erweitert werden.



Technische Daten des C2-IDEX+ XTEND

Merkmal	Spezifikation
Bauraum (Single)	320 × 250 × 500 mm
Bauraum (IDEX)	285 × 250 × 500 mm
Düsentemperatur	bis 350 °C
Druckbett	bis 110 °C, magnetisch wechselbar
Bauraum	geschlossen, passiv stabilisiert
Kalibrierung	vollautomatisch (XYZ, Tool, Surface-Scan)
Standard-Düse	0,6 mm Tungsten Carbide
Filamentdurchmesser	1,75 mm (offenes System)
Schichtdicke	0,05 mm – 0,4 mm (Je nach Düsendurchmesser!)
Steuerung	CR-3D MainboaCRd (32 Bit, TMC)
Schnittstellen	WLAN, Ethernet, USB
Display	7″ Touch + Web-Interface
Abmessungen (B×T×H)	ca. 630 × 470 × 900 mm
Gewicht	ca. 55 kg
Software	SliCR-3D (STEP-fähig, vorkonfiguriert)



Fazit

Der C2-IDEX+ XTEND verbindet die Kompaktheit des C2-Systems mit der Bauhöhe professioneller Großdrucker.

Dank der neuesten PLUS-Technologie, automatischer Sensorik, intelligenter Steuerung und der extrem langlebigen 0,6 mm Tungsten-Carbide-Düse bietet er industrielle Leistung auf kleinstem Raum.

Egal ob für Forschung, Design, Prototyping oder Kleinserien – der C2-XTEND ist ein präzises, zuverlässiges und modulares Fertigungssystem, das Maßstäbe in seiner Klasse setzt.

CR-3D – Engineering Additive Manufacturing.
