KUS1204 Oldham Kupplung

Beschreibung

Oldham Kupplung

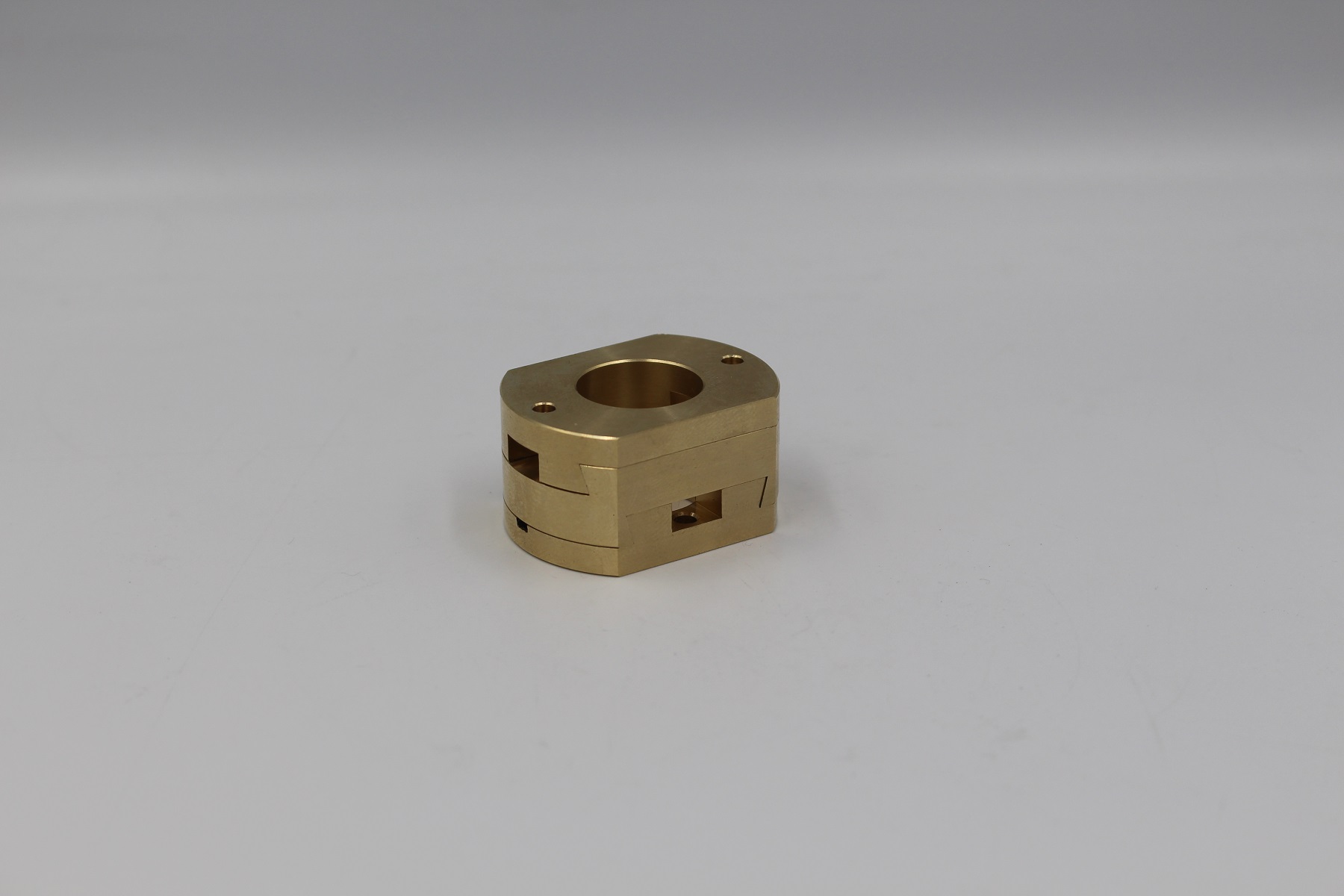

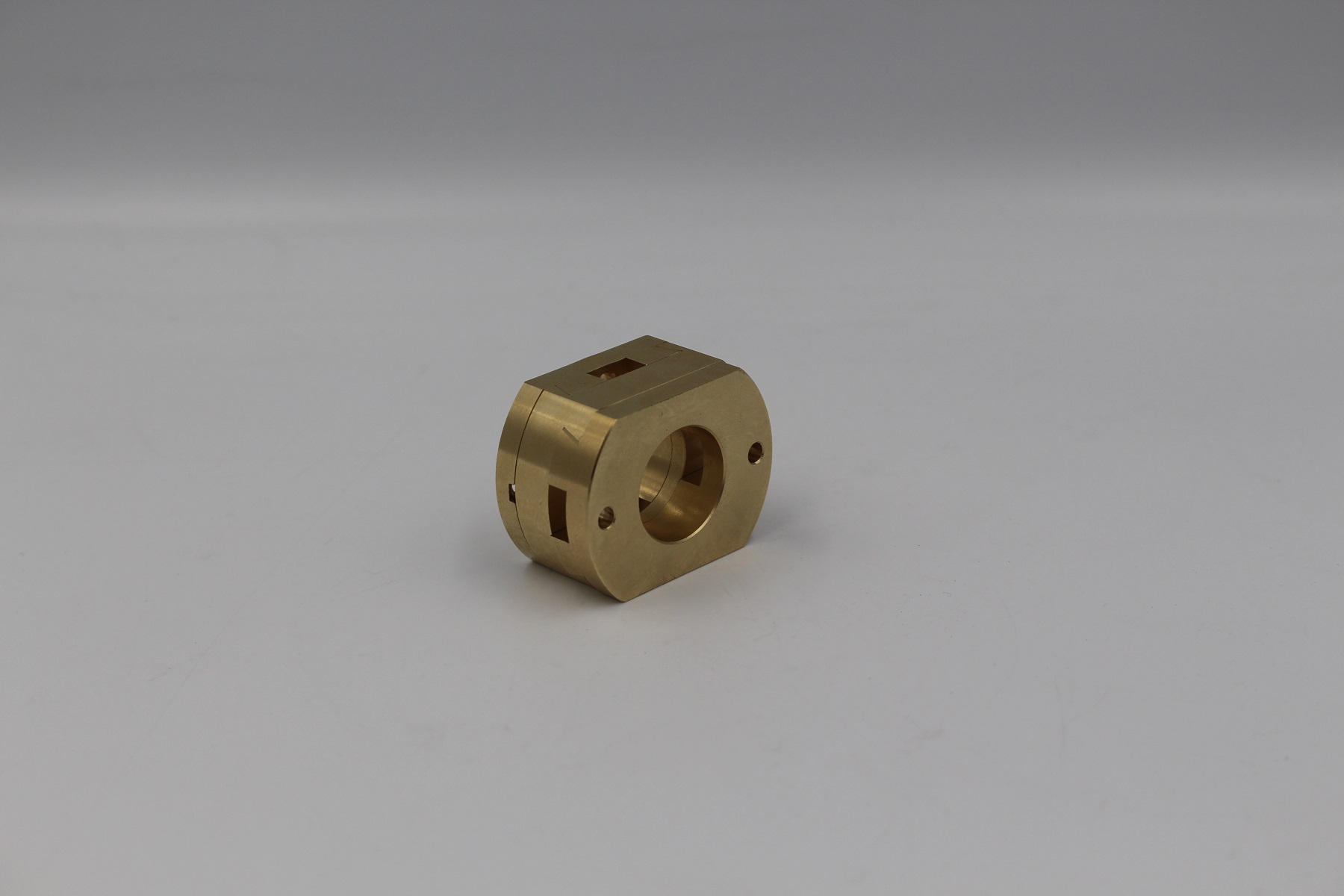

Oldham Kupplung für Kugelumlaufspindeln 1204

Aufbauhöhe:   21mm

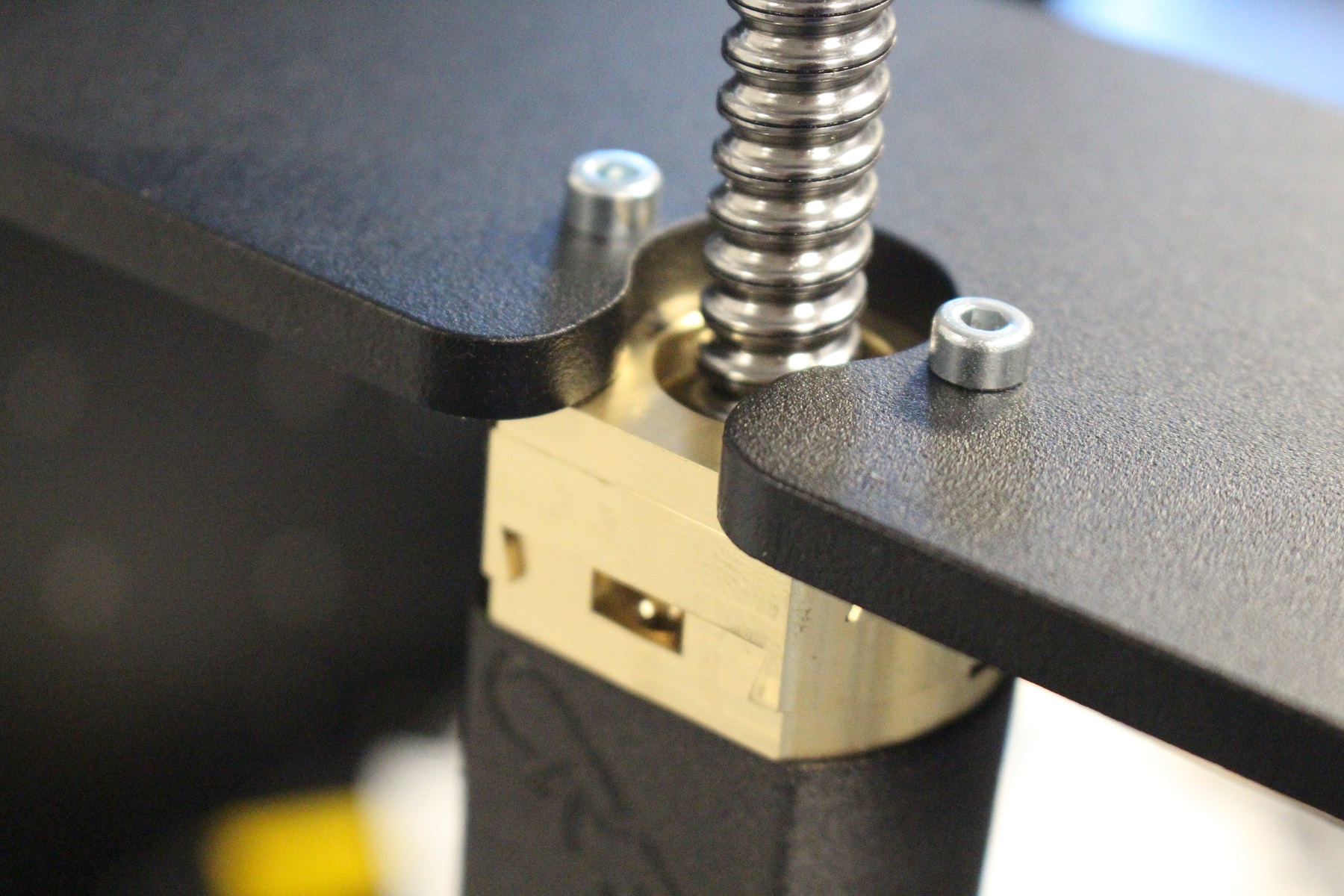

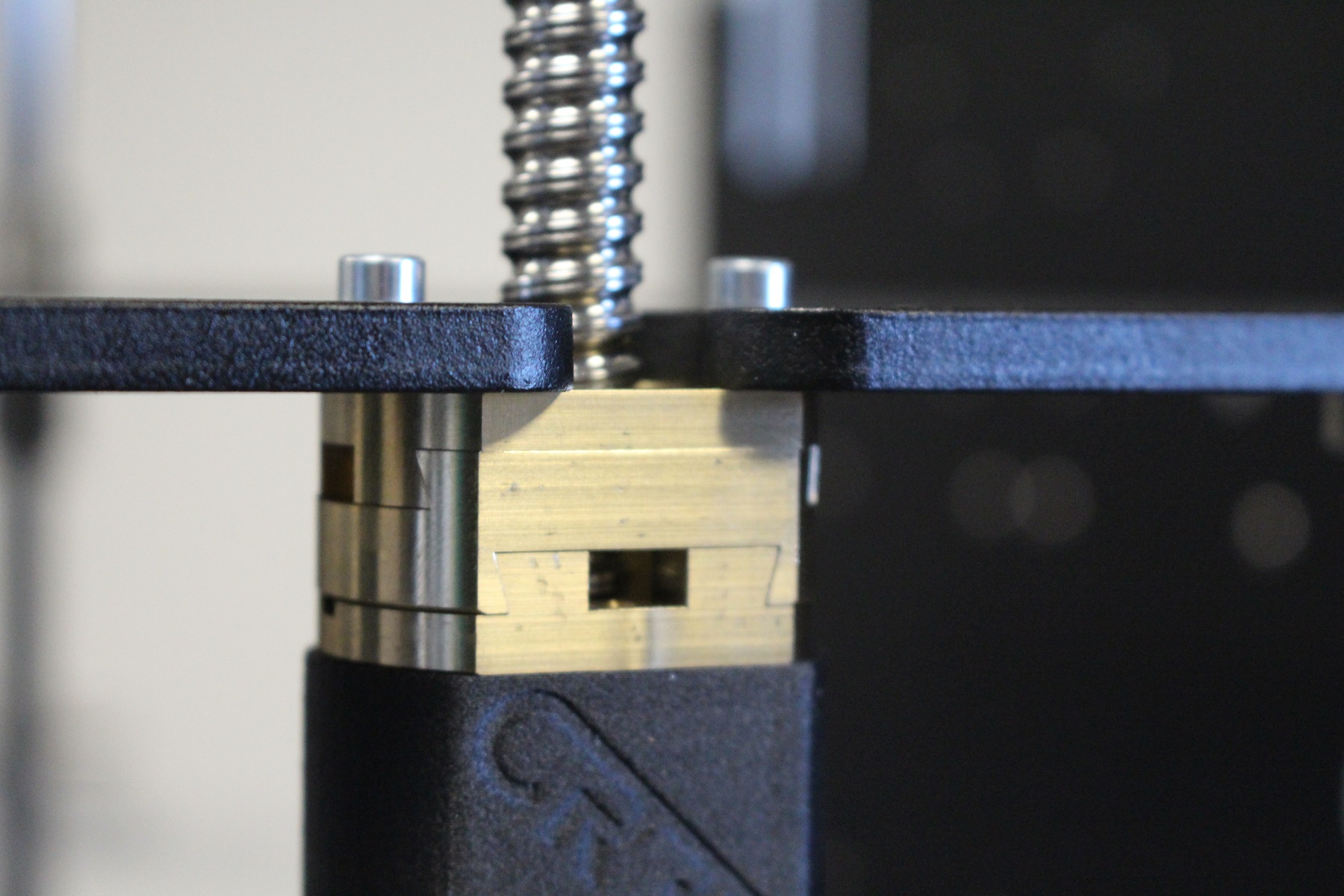

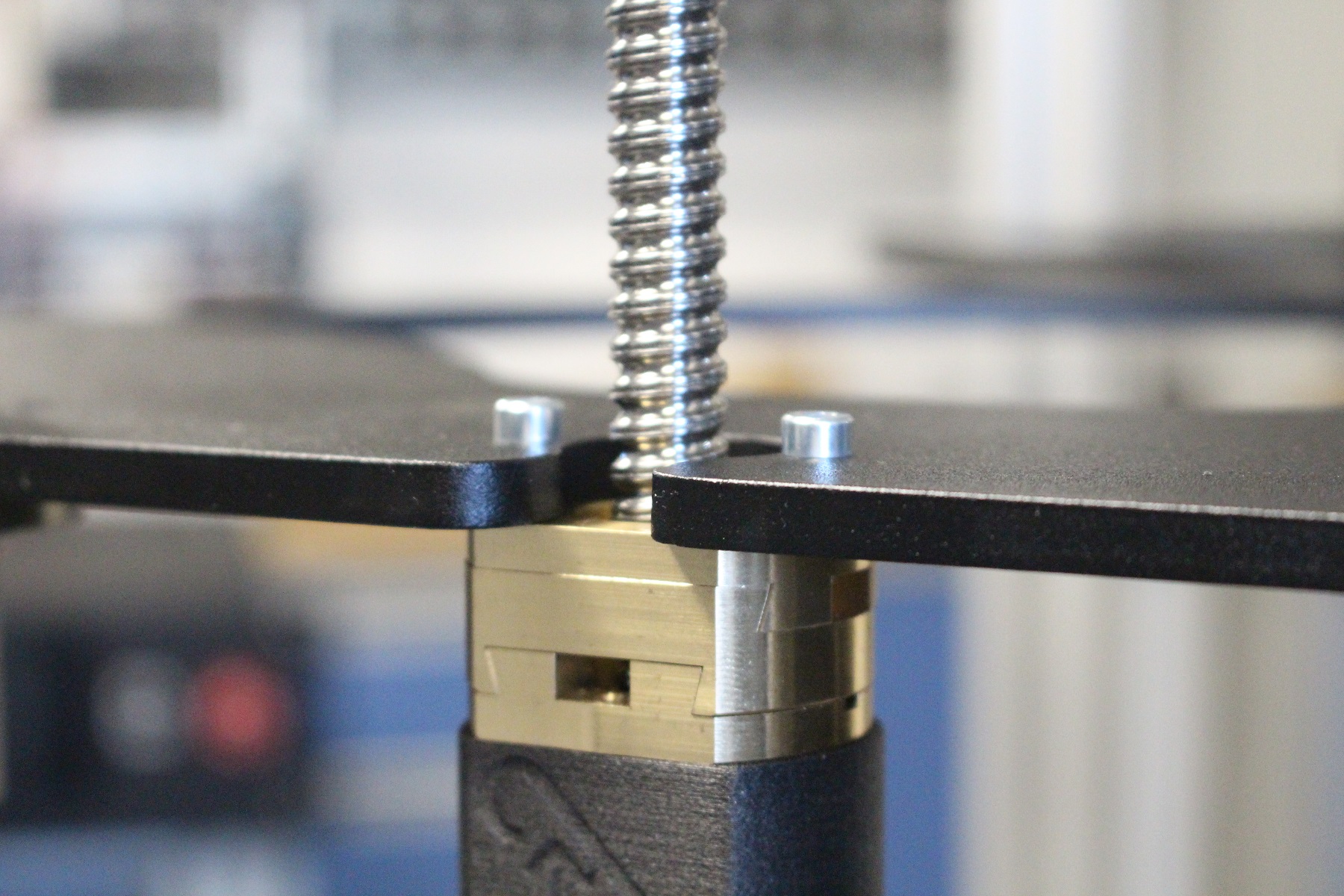

Die Abhilfe bei Z-Wobble eures 3D-Druckers!

Erklärung:

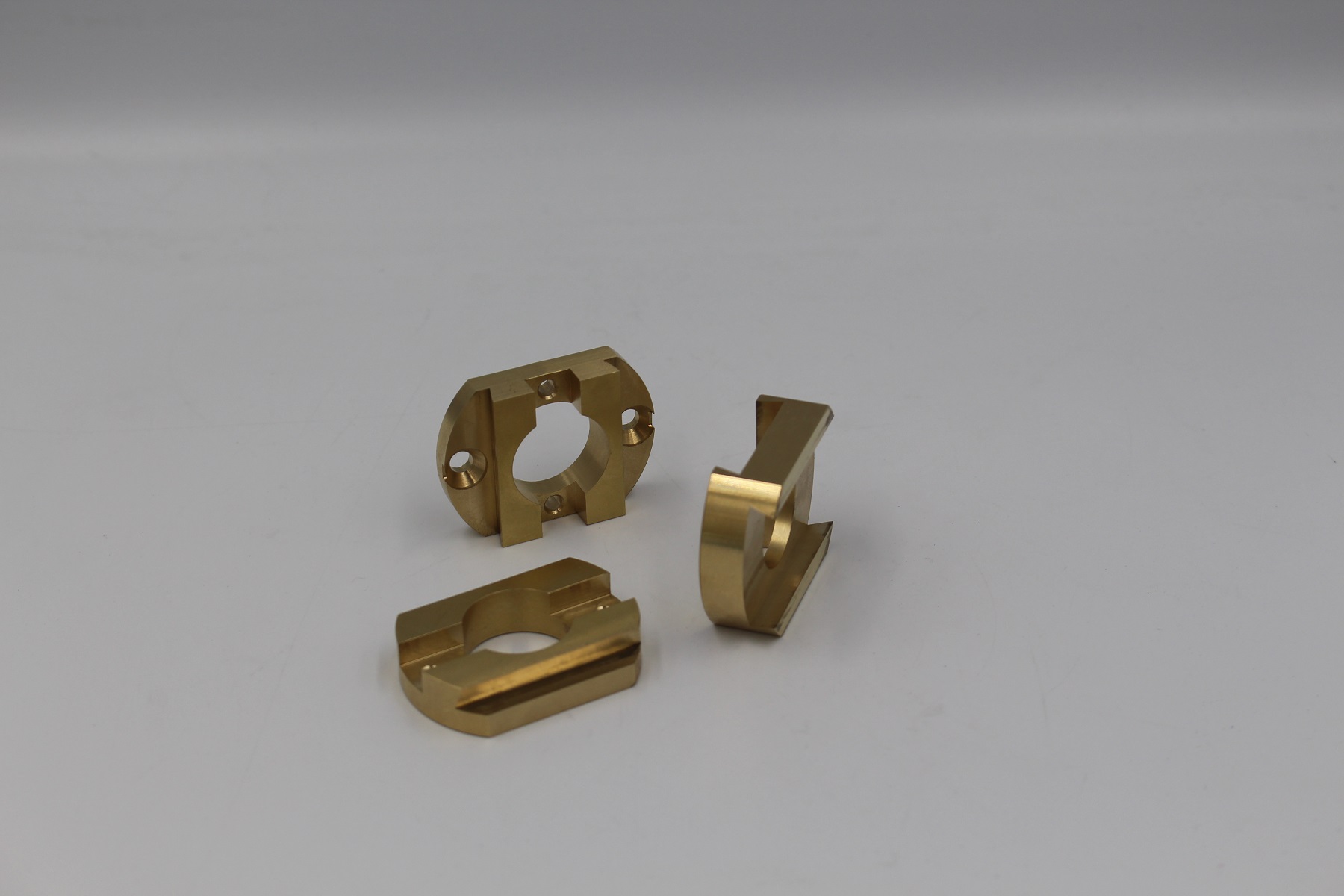

Die Oldham-Kupplung besteht aus drei Scheiben: zwei äußeren und einer dazwischen liegenden. Die äußeren Scheiben sind an den beiden zu verbindenden Wellen angebracht

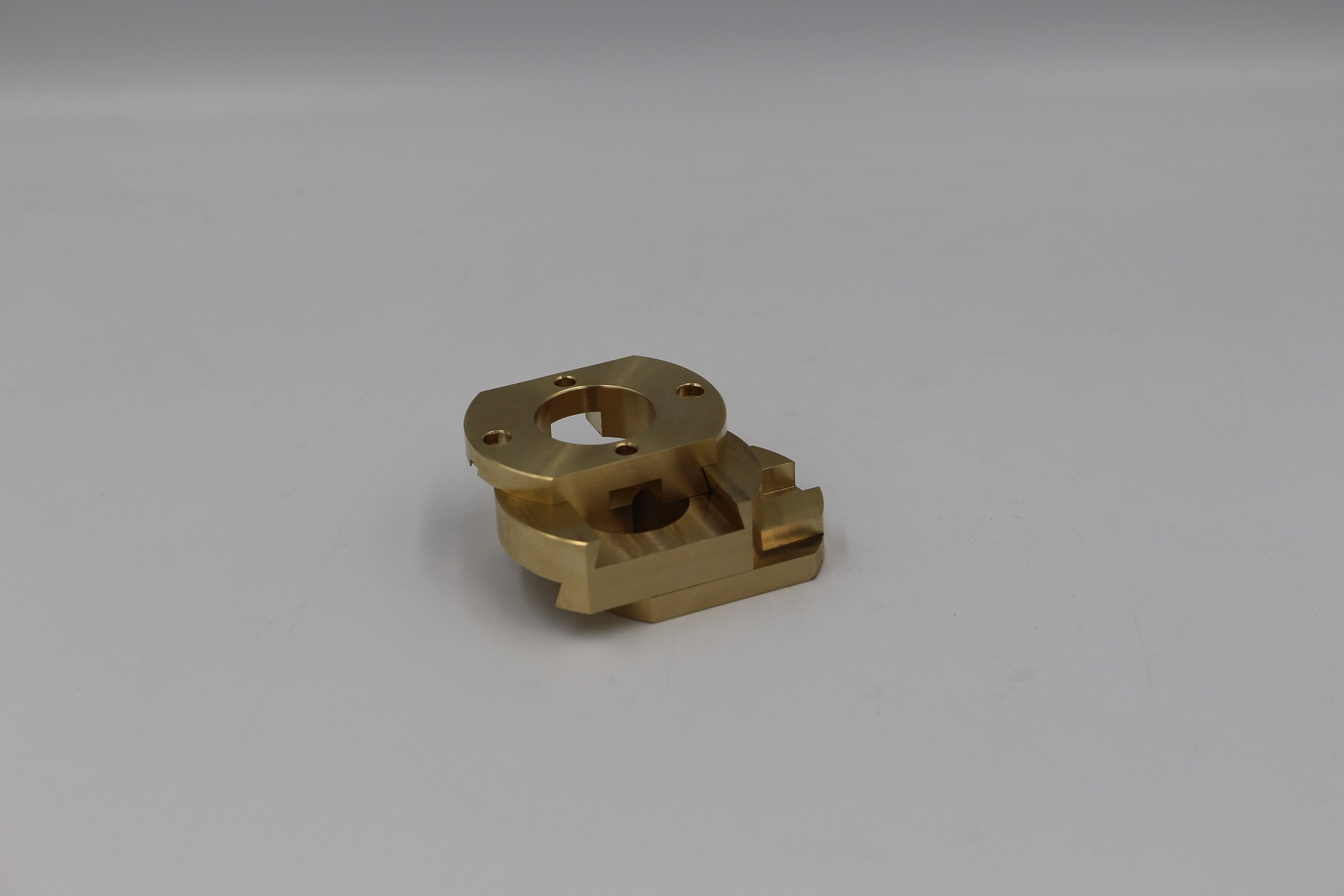

Mit der Zwischenscheibe bilden sie je ein Schubgelenk. Diese hat auf ihren Kreisflächen je eine mittige Leiste, die in je eine Nut der äußeren Scheiben in der Art einer axial beweglichen Nut-Feder-Verbindung eingreift. Die Leisten der Zwischenscheibe kreuzen sich rechtwinklig (Kreuzschieber).

Tritt zwischen den beiden Wellen Versatz in radialer Richtung auf, so nimmt die Zwischenscheibe eine von der Drehlage der Kupplung abhängige Stellung ein. In allgemeiner Drehlage hat eine Verschiebung in beiden Schubgelenken stattgefunden. Nur in den Vorzugsstellungen, in denen eins der beiden Schubgelenke in Richtung des Versatzes liegt, befindet sich das andere Schubgelenk in Mittelstellung. Die Drehübertragung ist winkeltreu.
