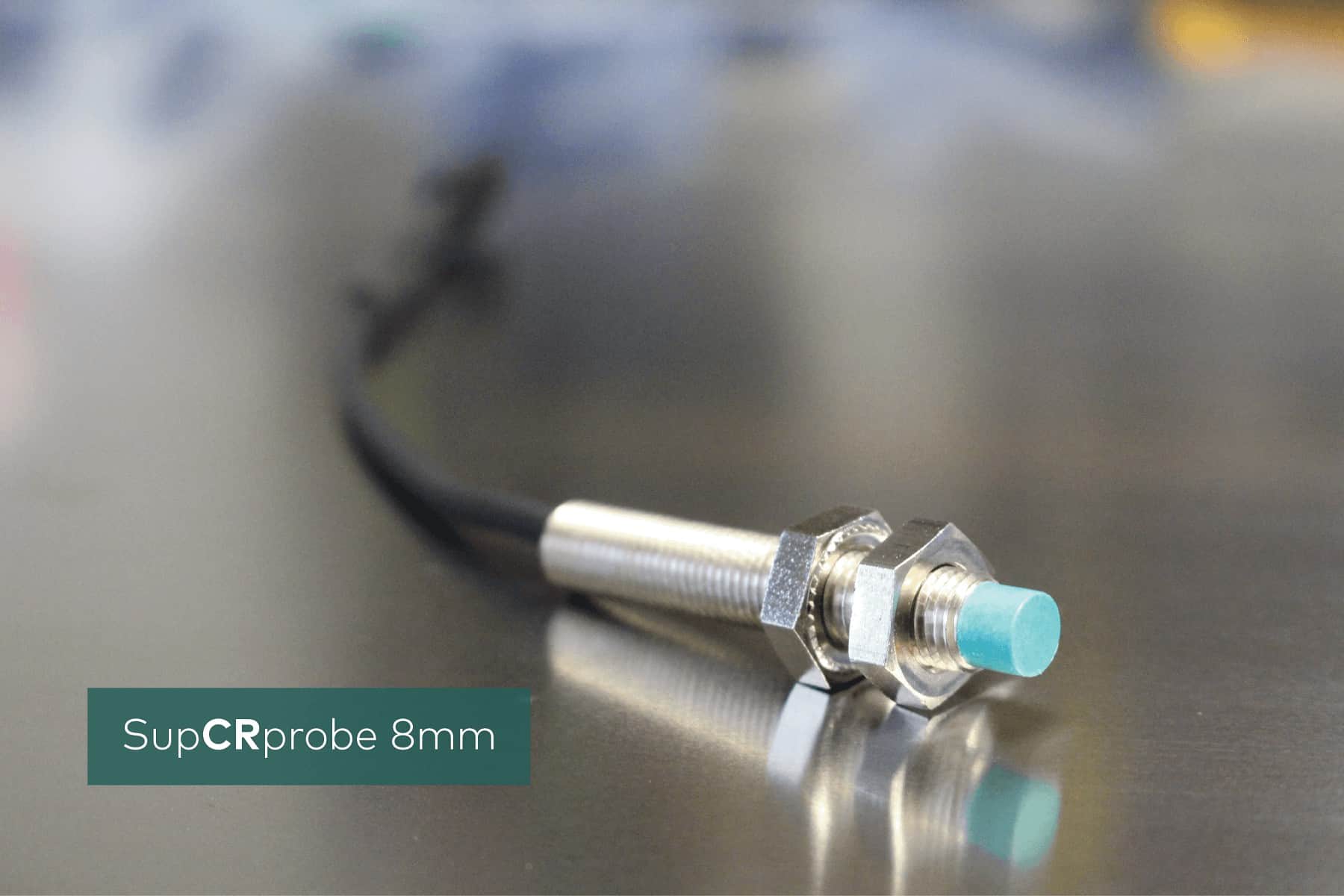

SupCRprobe 8mm

Beschreibung

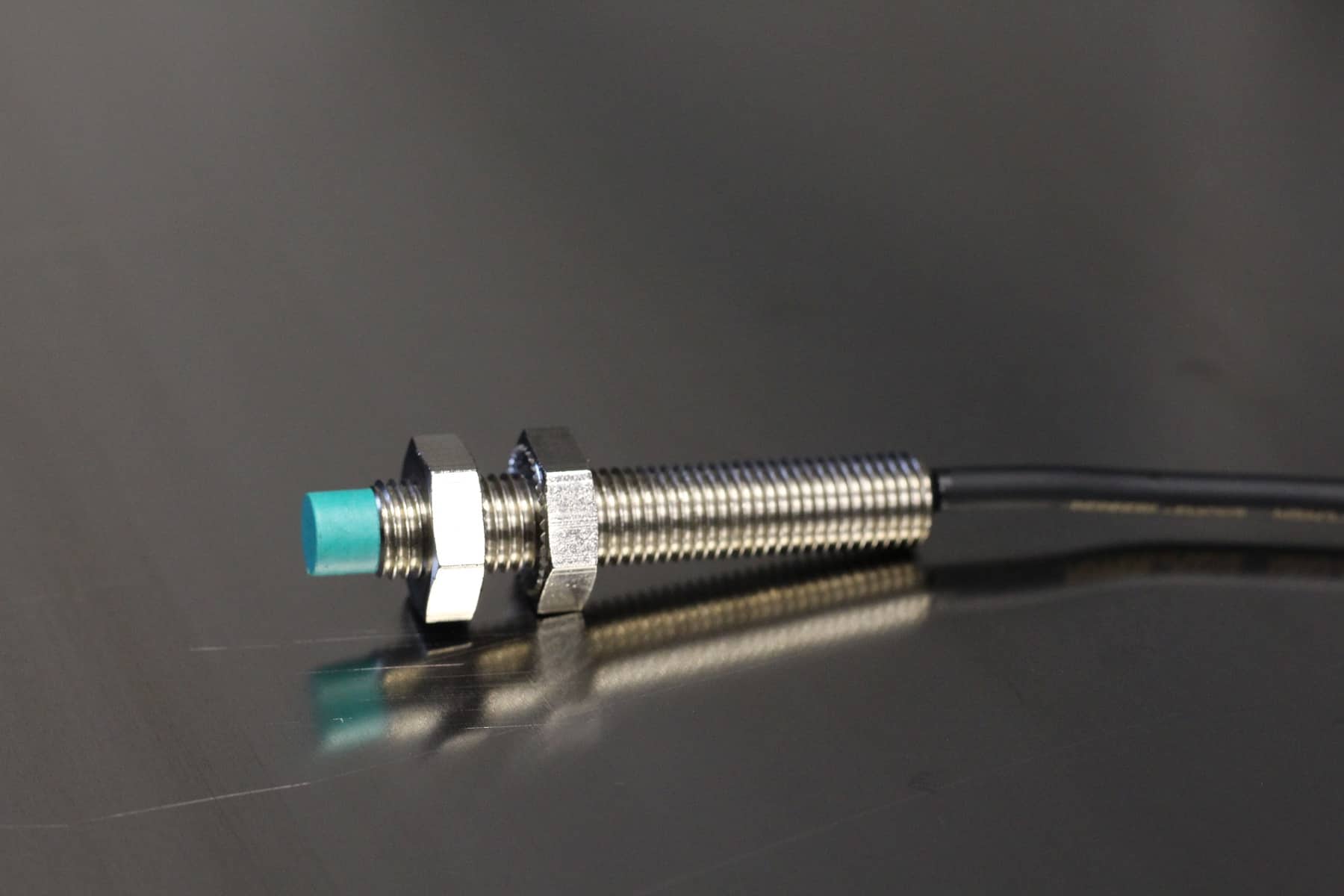

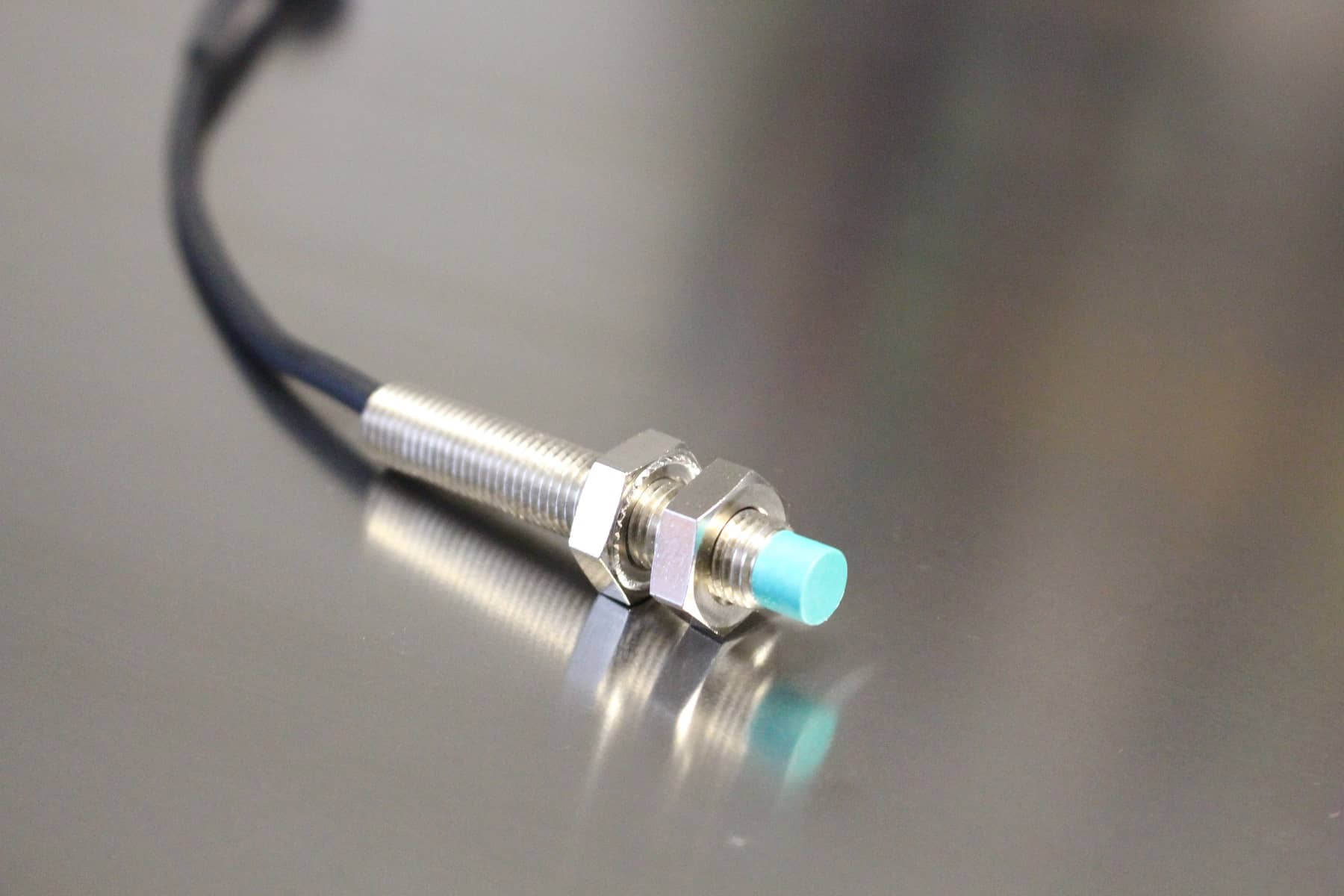

Unsere kompakte SupCRprobe ist eine 8mm induktive Z-Sonde mit integrierter Temperaturkompensation für professionelle 3D-Drucker!

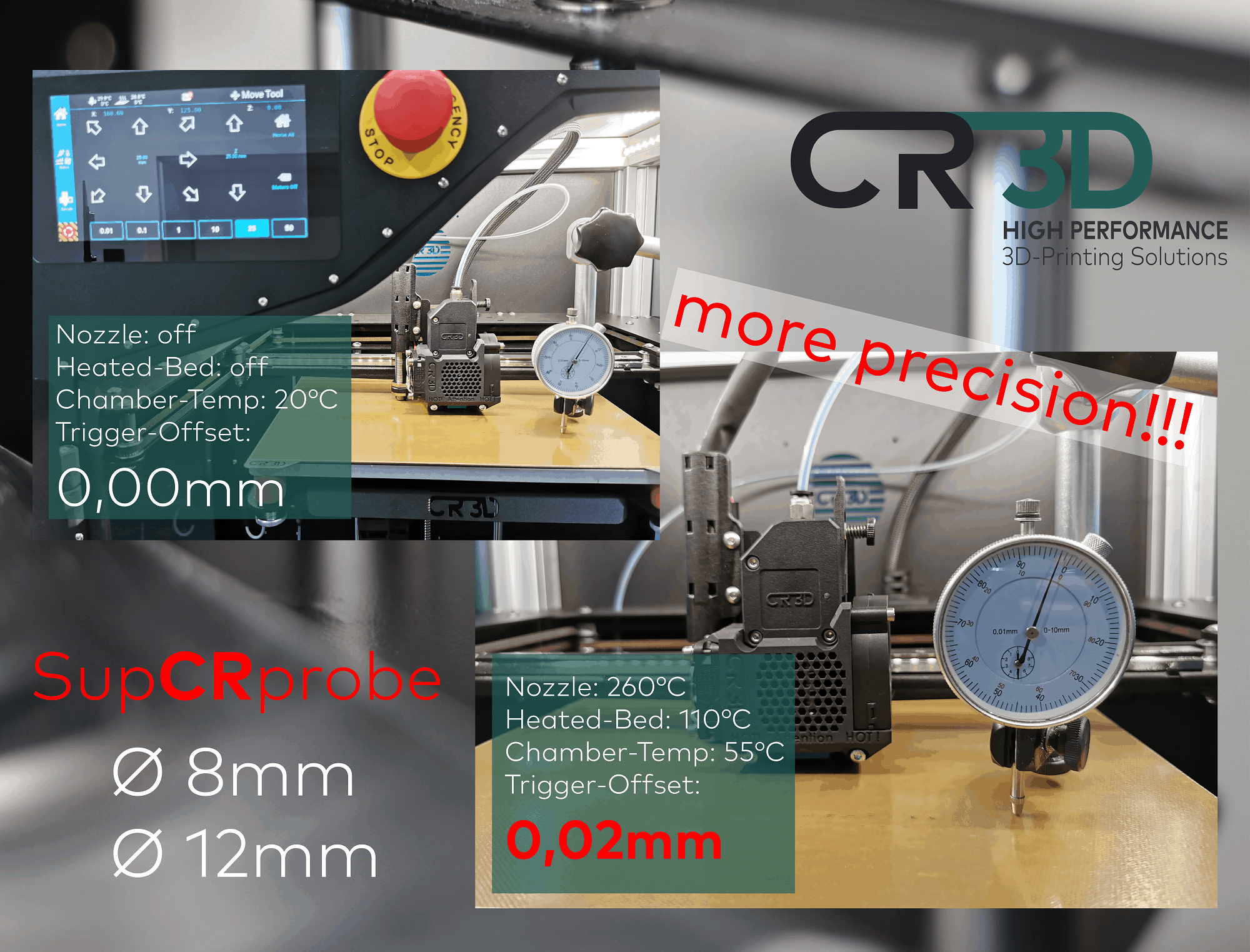

Die Sensoren haben eine extrem gute hohe Positioniergenauigkeit durch ein präzises Schaltverhalten auch bei schwankenden Umgebungstemperaturen.

Die 8mm Variante zeichnet sich durch die extrem kompakte Bauweise aus!



Dank der Schaltart NPN ist die SupCRprobe sehr einfach an Steuerungen von 3D-Druckern anzuschließen. Die Versorgung erfolgt mit der Betriebsspannung und das Signal wird wie ein Schalteingang auf den jeweiligen Port des Boards gelegt. Bei Duet Board wird der Signalpin beispielsweise an den Z-Probe Eingang gelegt.

In den Bildern finden Sie einen Anschlussplan und eine Beispielkonfiguration für das Duet3D Board



Technische Details:

Induktive Z-Sonde (mit integrierter Temperaturkompensation)

Betriebsspannung: 5 – 30 V

Schaltabstand: 3mm

Baulänge: 50mm

gesicherter Schaltabstand: 2,43mm

Schaltfunktion: Schließer (NO)

Schaltart: NPN

Gewindegröße: M8 x 1mm

Einbauart: nicht bündig



Lieferumfang:

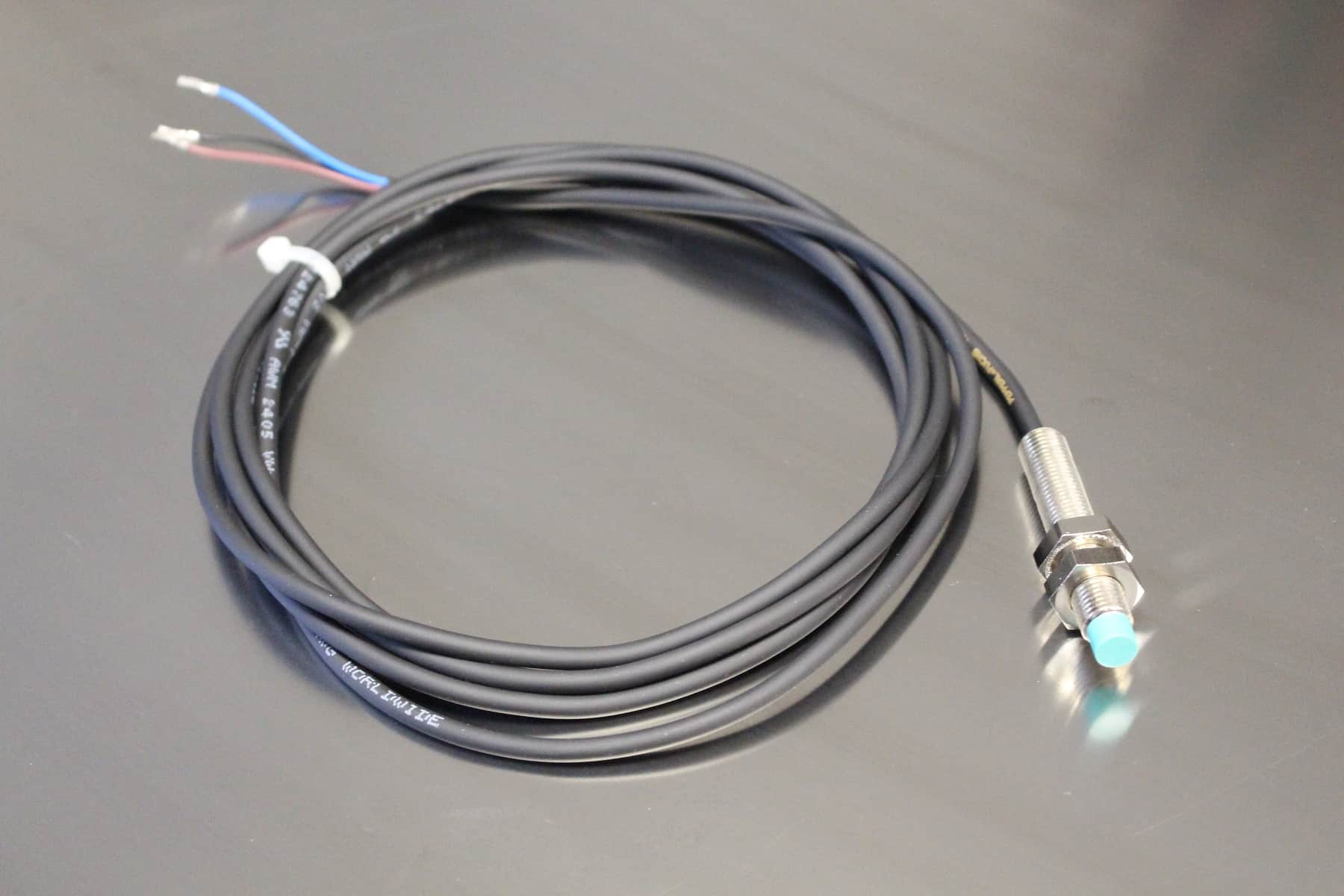

Sensor 8mm mit fest angebrachten 2m Anschlusskabel



Anschluss:

Braun:        Versorgung + (z.B. +24V)

Blau:           Masse – (z.B. GND)

Schwarz:   Signal S



Wichtig:

Der Sensor wird in unseren Anlagen für die Automatische Druckbettvermessung und als Z-Endschalter oder beispielsweise auch als Achsendschalter verwendet

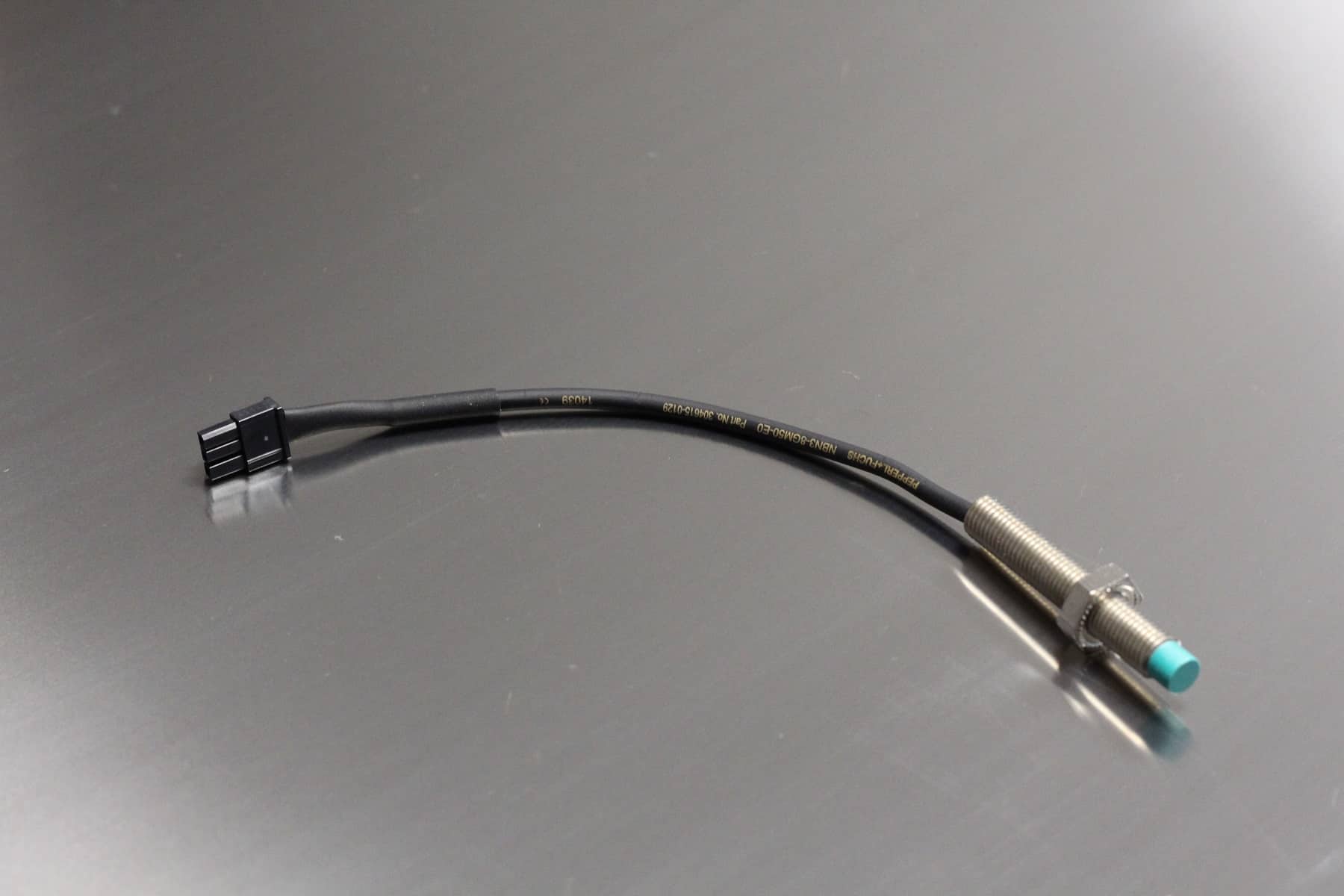

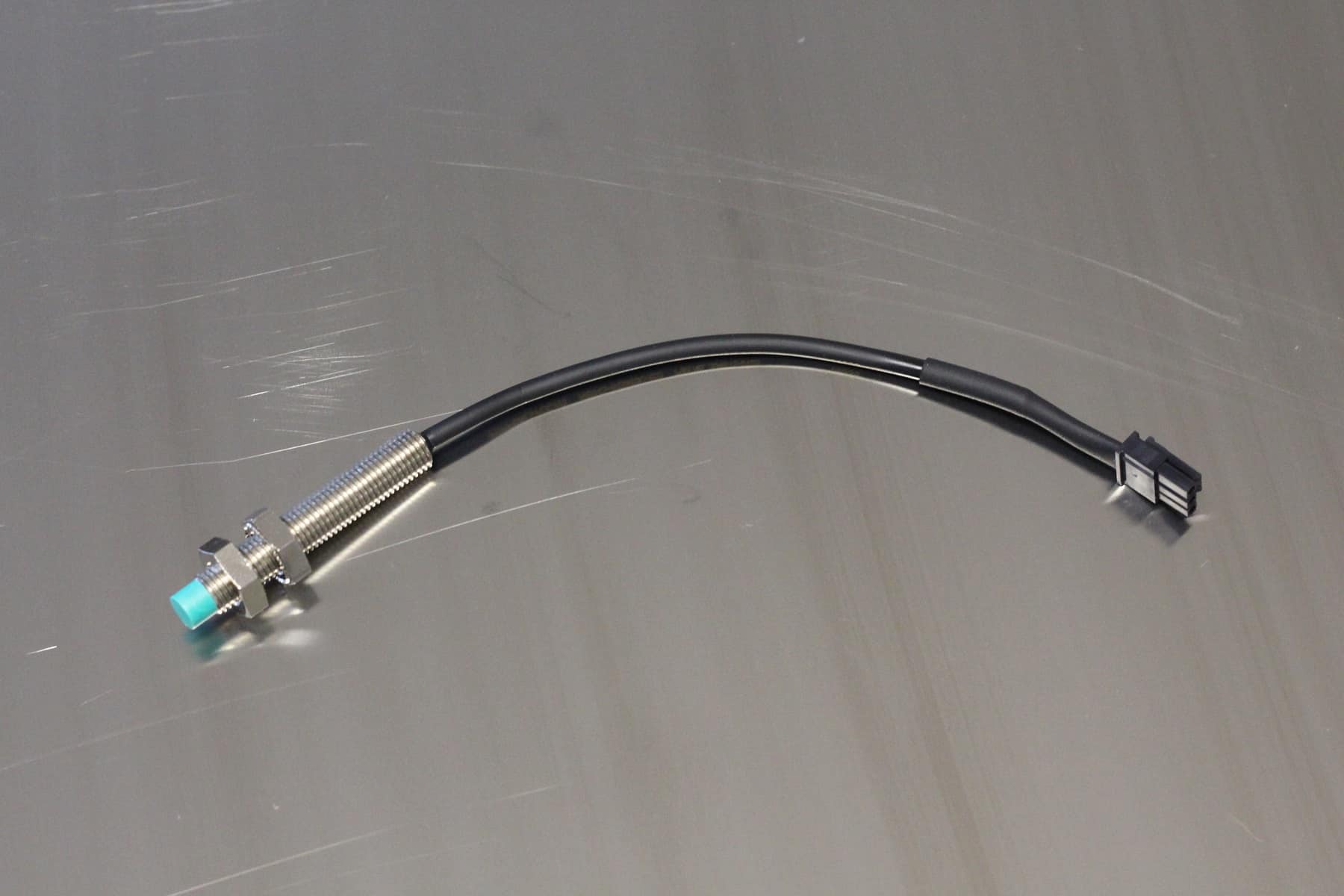

Die Variante mit angebrachten Stecker ist nur auf spezielle Anfrage machbar

Die Superprobe temperaturstabile Z-Sonde 3D-Drucker ist auch bekannt als P.I.N.D.A oder SuperPinda von Prusa Research
