Duet 3 Expansion 1XD

Beschreibung

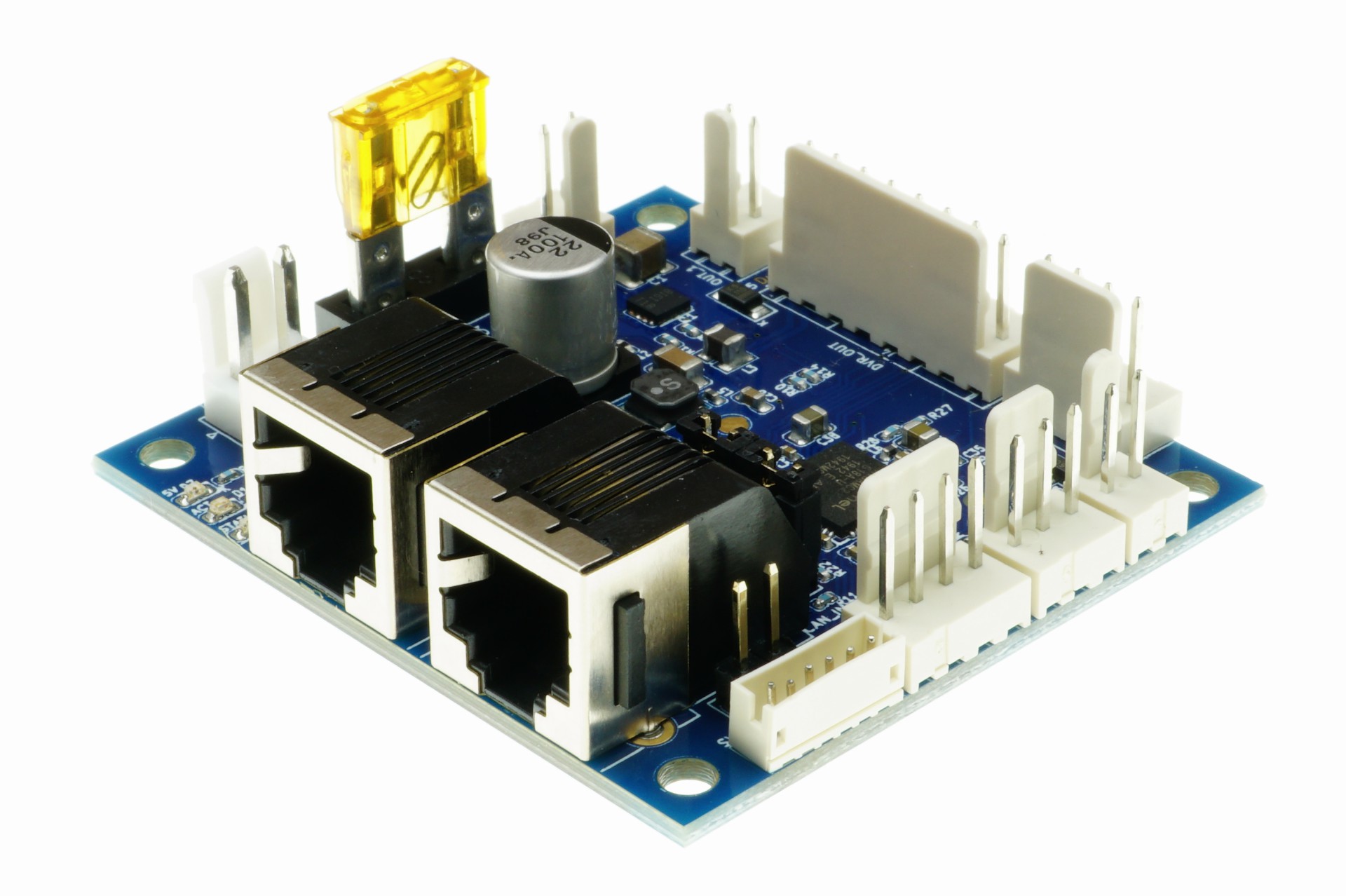

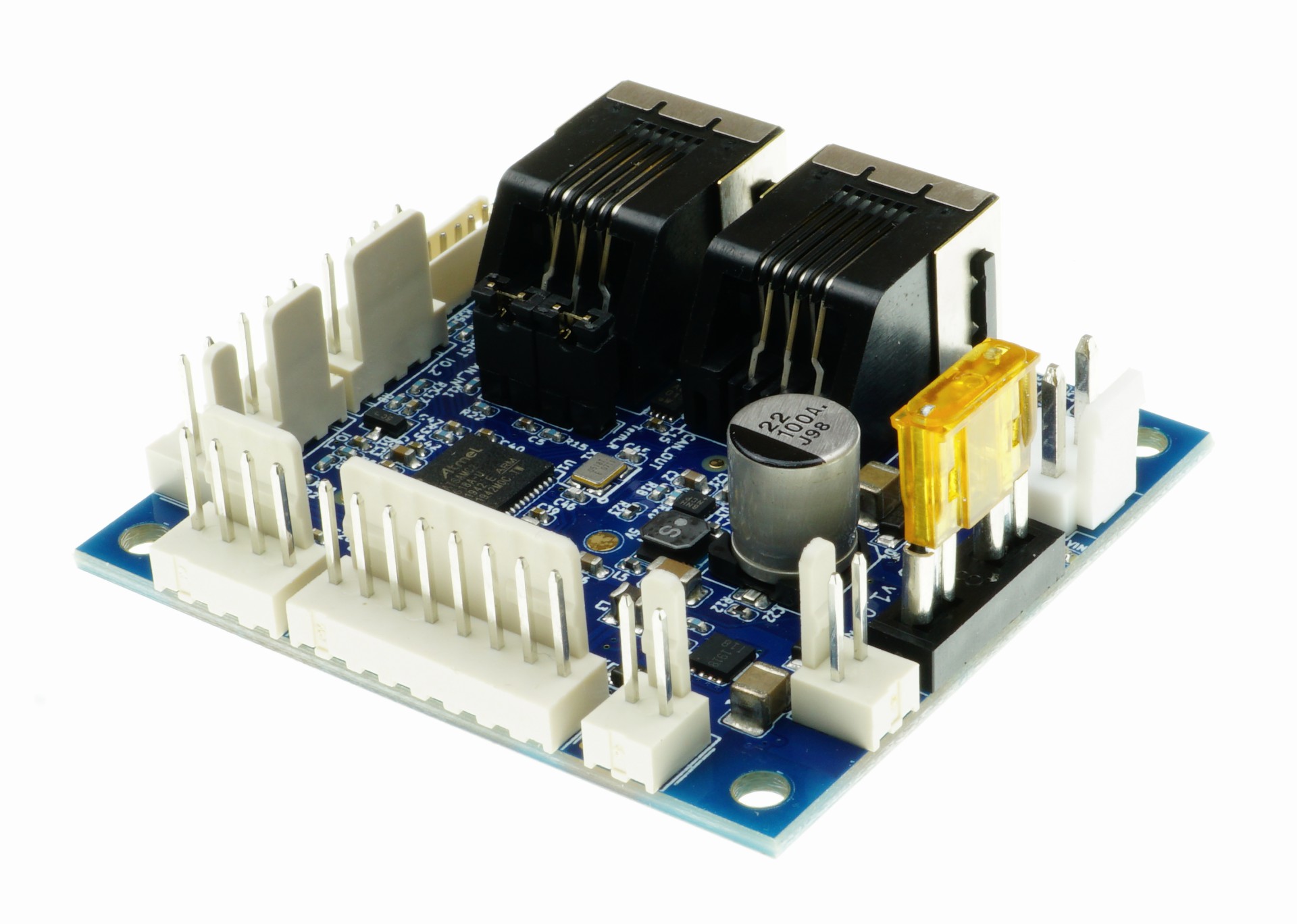

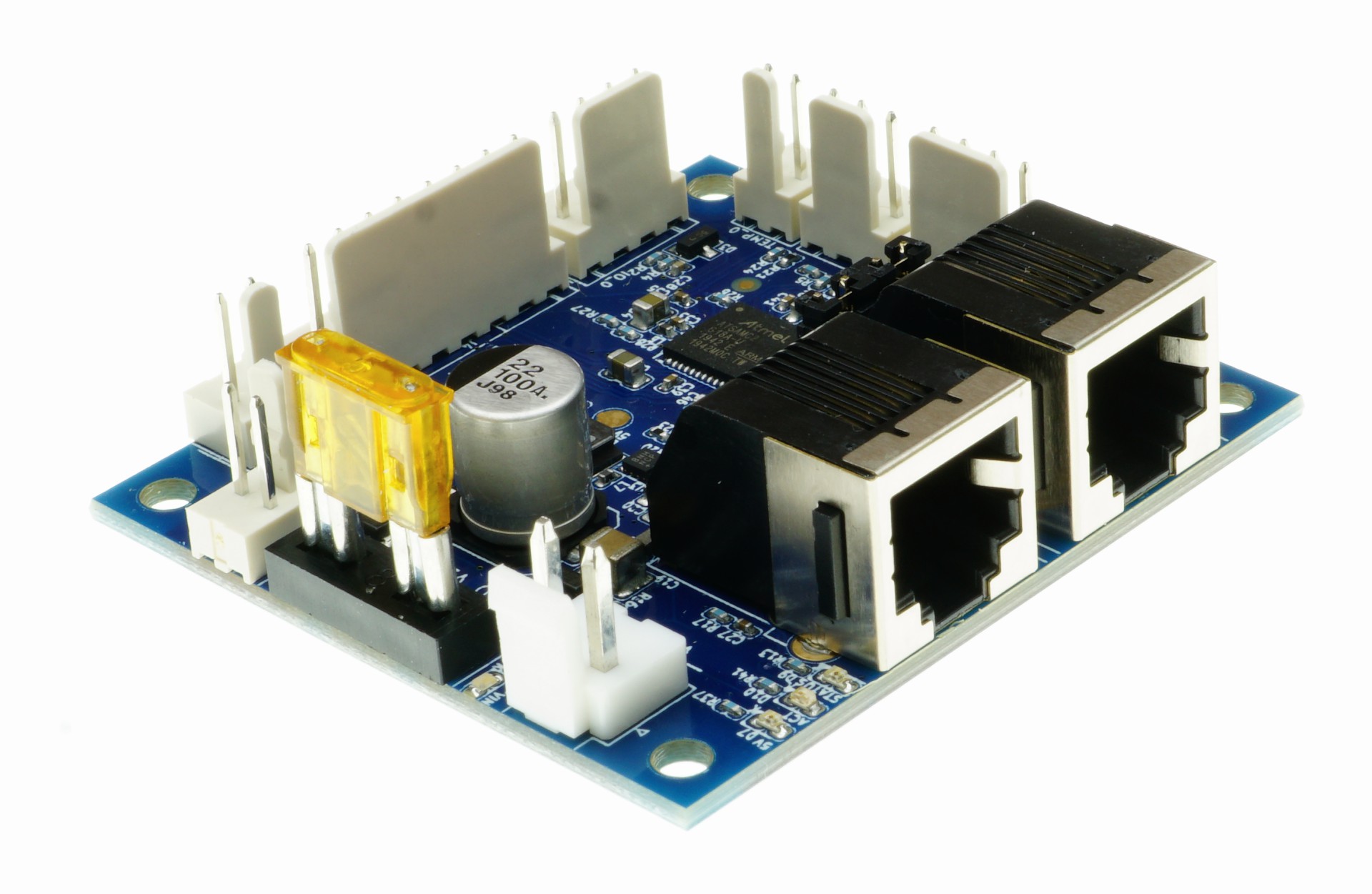

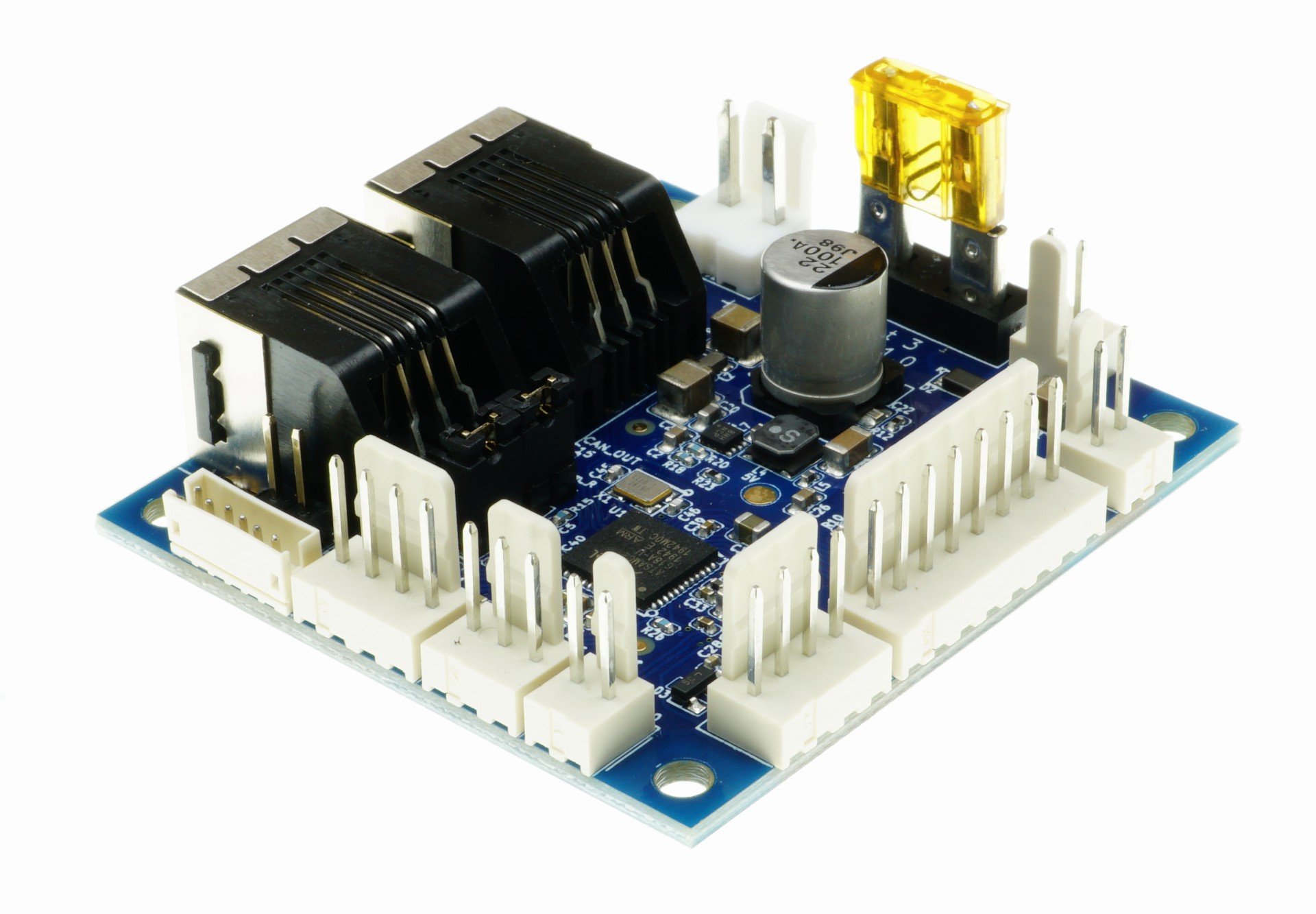

Duet 3 Expansion 1XD  ist eine mit CAN-FD verbundene, voll ausgestattete Hochstrom-Erweiterungsplatine für das Duet 3 Mainboard 6HC, die den Anschluss and einen externen Schritttreiber und zugehörige Geräte ermöglicht.

Es verfügt über Standard-Duet-3-RJ11-Anschlüsse für die Verkettung des CAN-FD-Busses und akzeptiert bis zu 48V, um die Stromversorgung mit Schritttreibern bis zu 48V zu teilen.

Merkmale:

• Leistungsstarker ARM Cortex M0+ Prozessor bei 48 MHz
• CAN-FD Bus Verbindung für Duet 3 Mainboard
• 5V differential Step-, Dir- und Enable- Ausgänge für externen Schritttreiber (kann im Differential, oder Single ended Modus verwendet werden
• 2 Mittelstromausgänge (max. 2A Ausgänge empfohlen) bei VIN-spannung mit PWM und eingebauten Flyback-Dioden.
• 5V Pegelausgang mit PMW (max. 3mA)
• 3 digitale Inputs mit permanenten 27k Pullup Widerständen, die gegen Überspannung geschützt sind
• 1 Thermistor Eingang (PT1000 nicht Empfohlen)
• RJ11 CAN In- und CAN Out- Anschlüsse für den Duet 3 CAN-FD-Bus (Vin: 12V-48V)

Links:

• Duet 3 Expansion 1XD Hardware Überblick
• Duet 3 Expansion 1XD Schaltplan
