Duet 3 Toolboard 1LC v1.3

Beschreibung

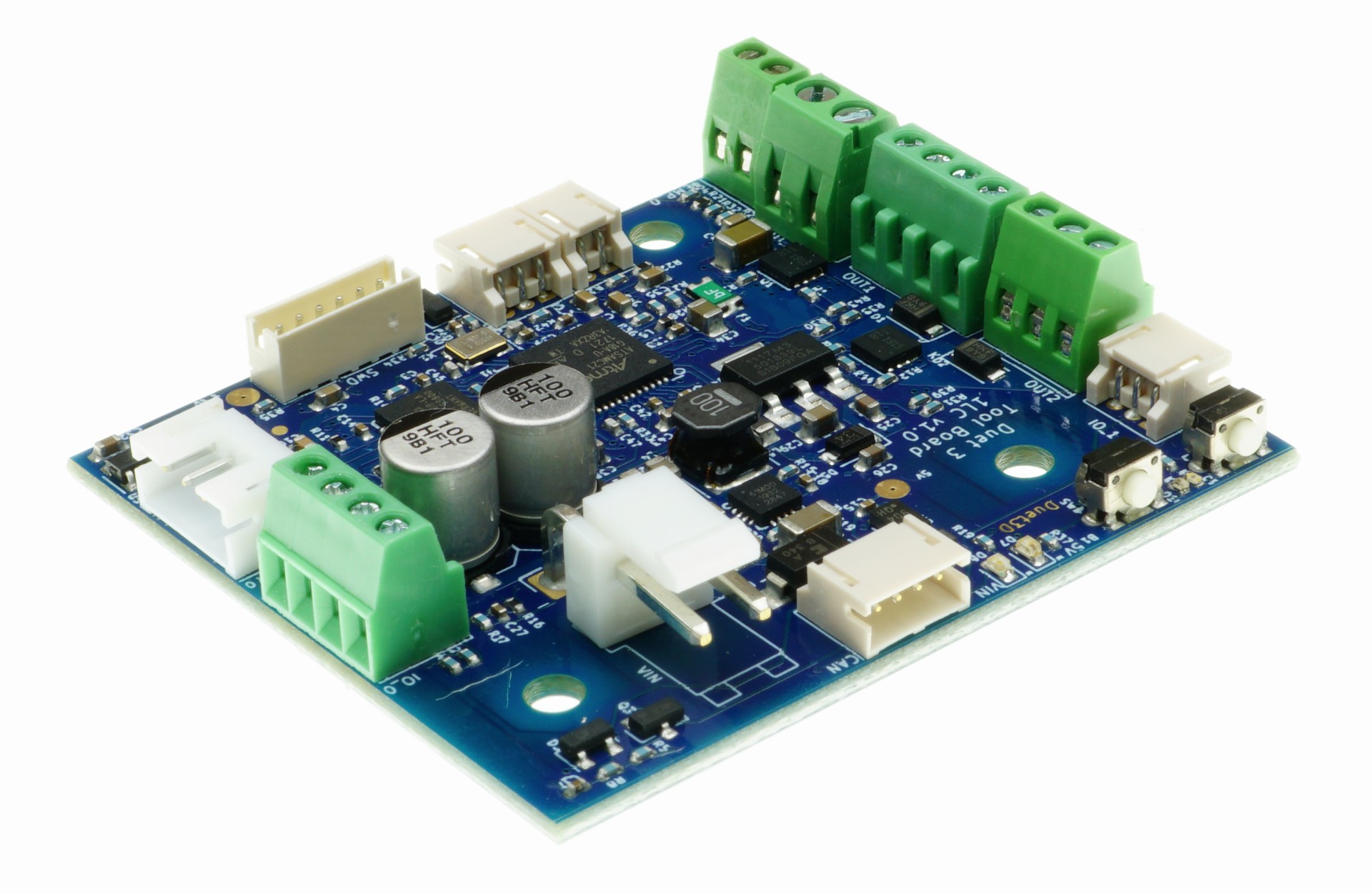

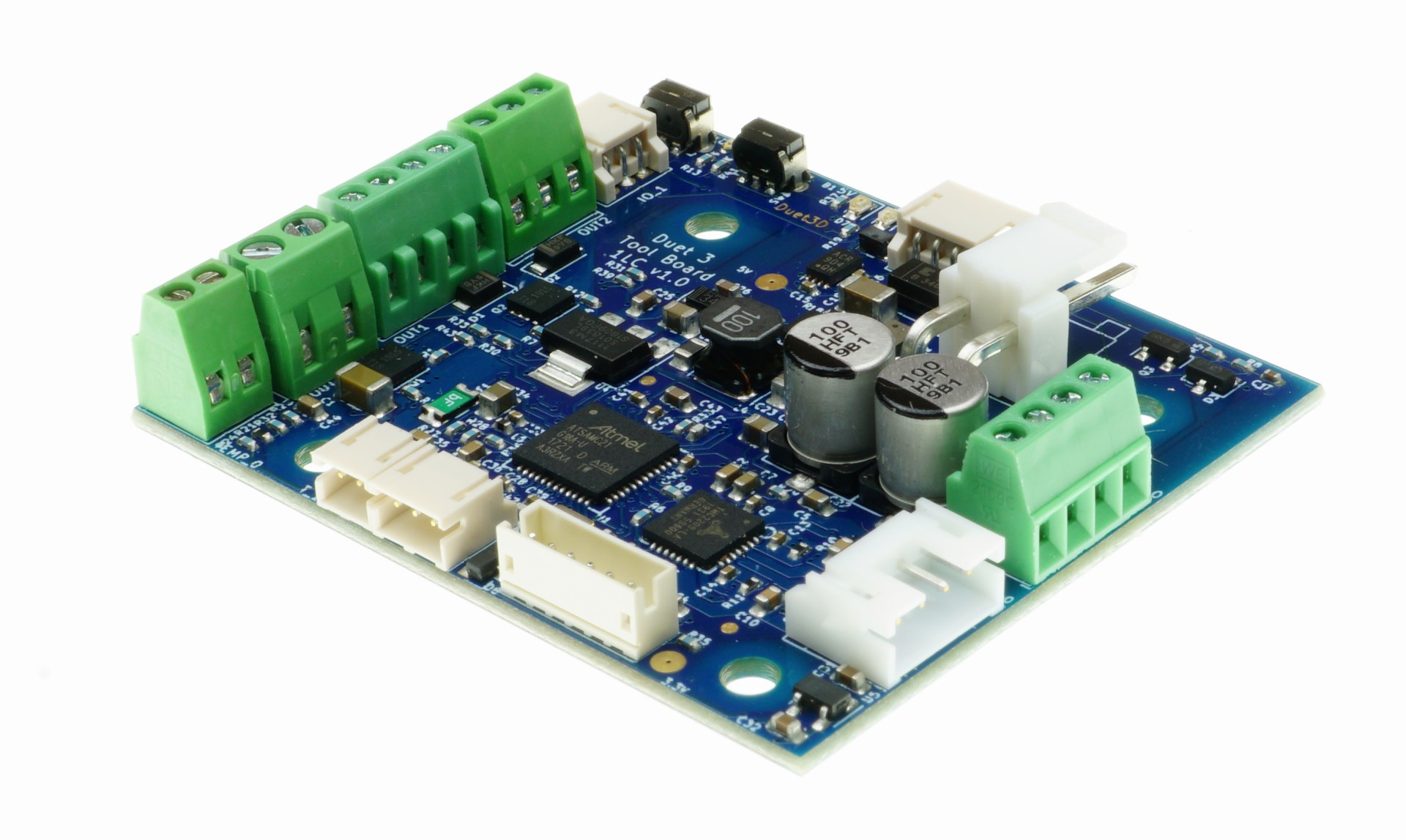

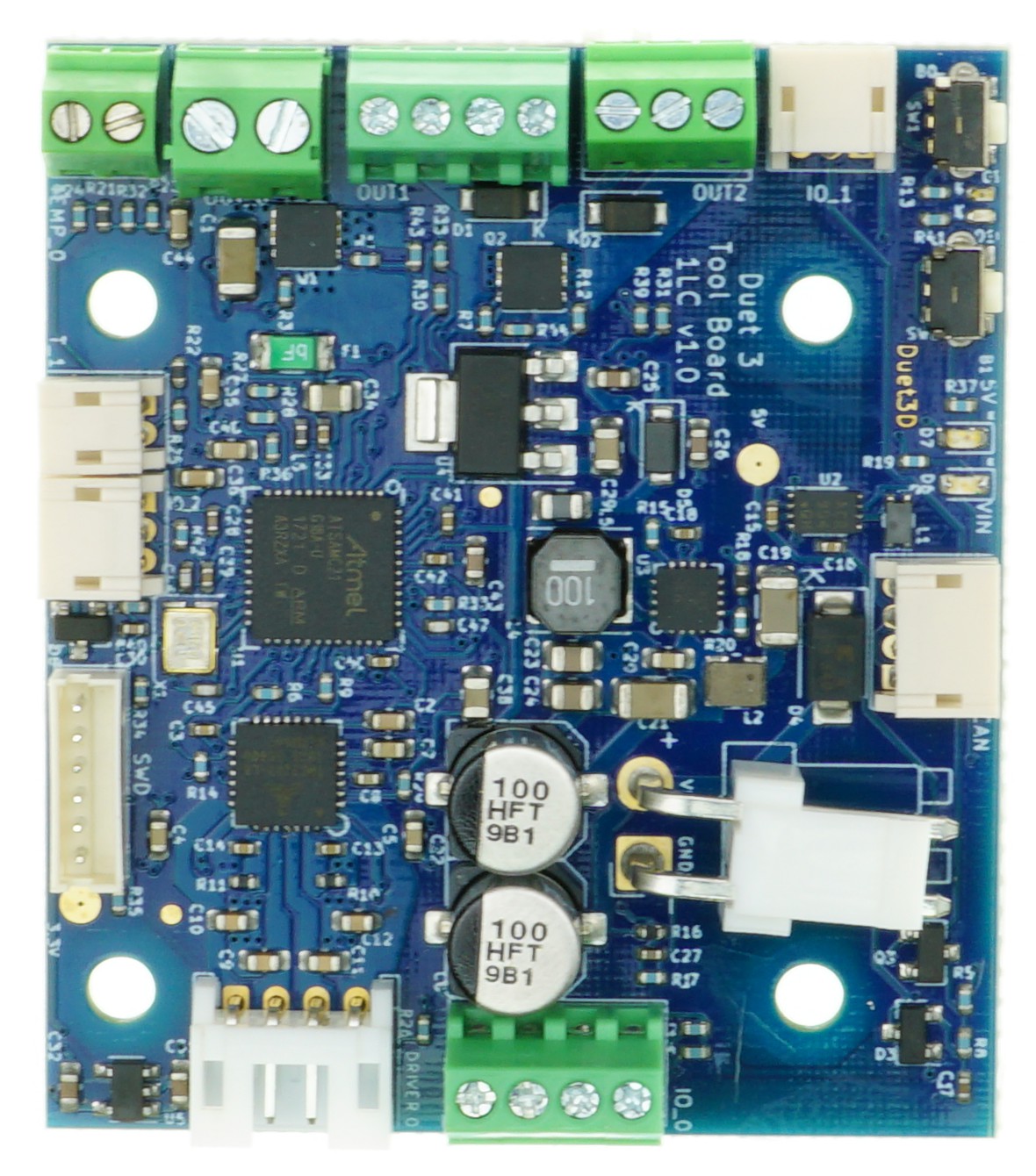

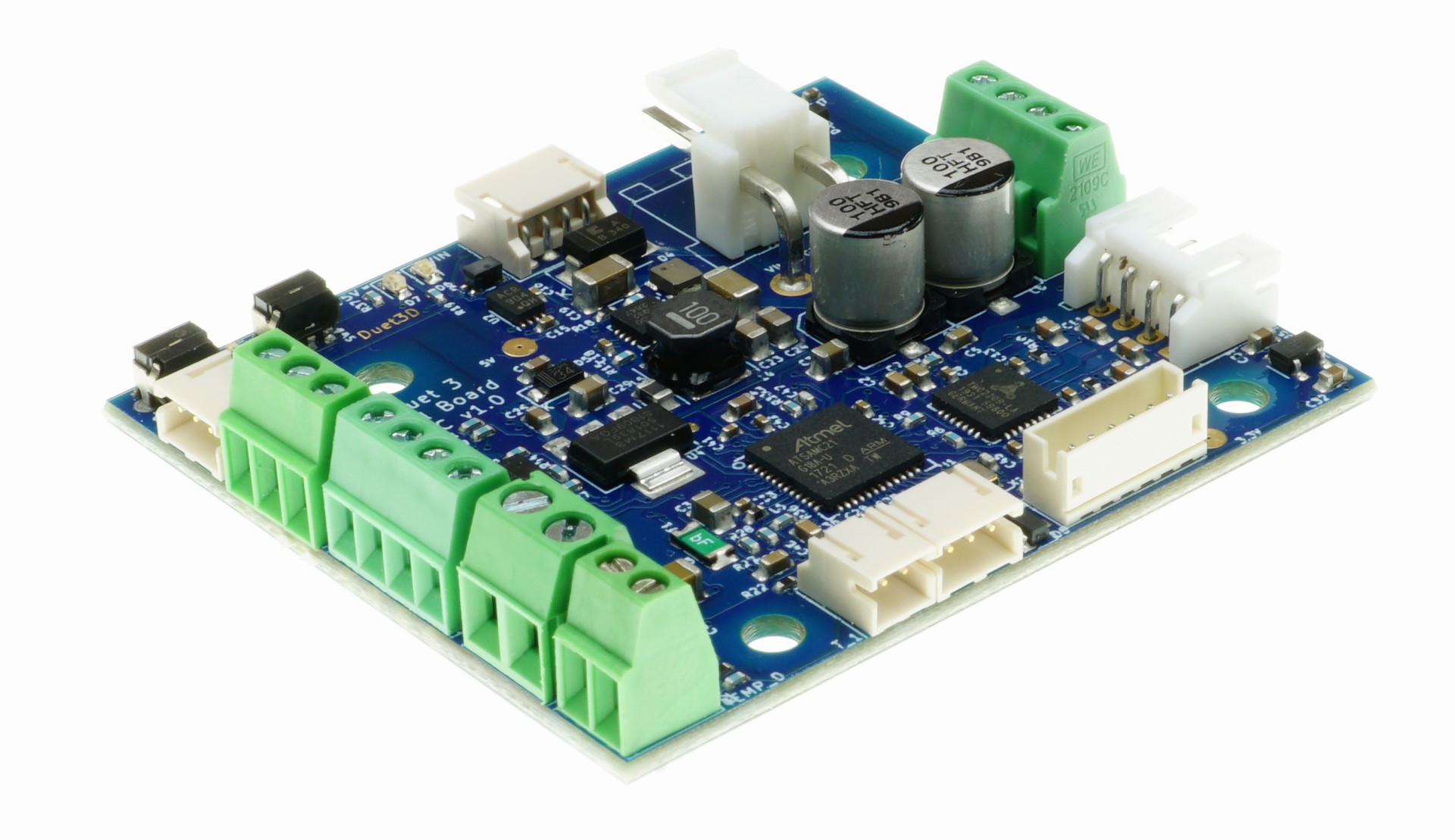

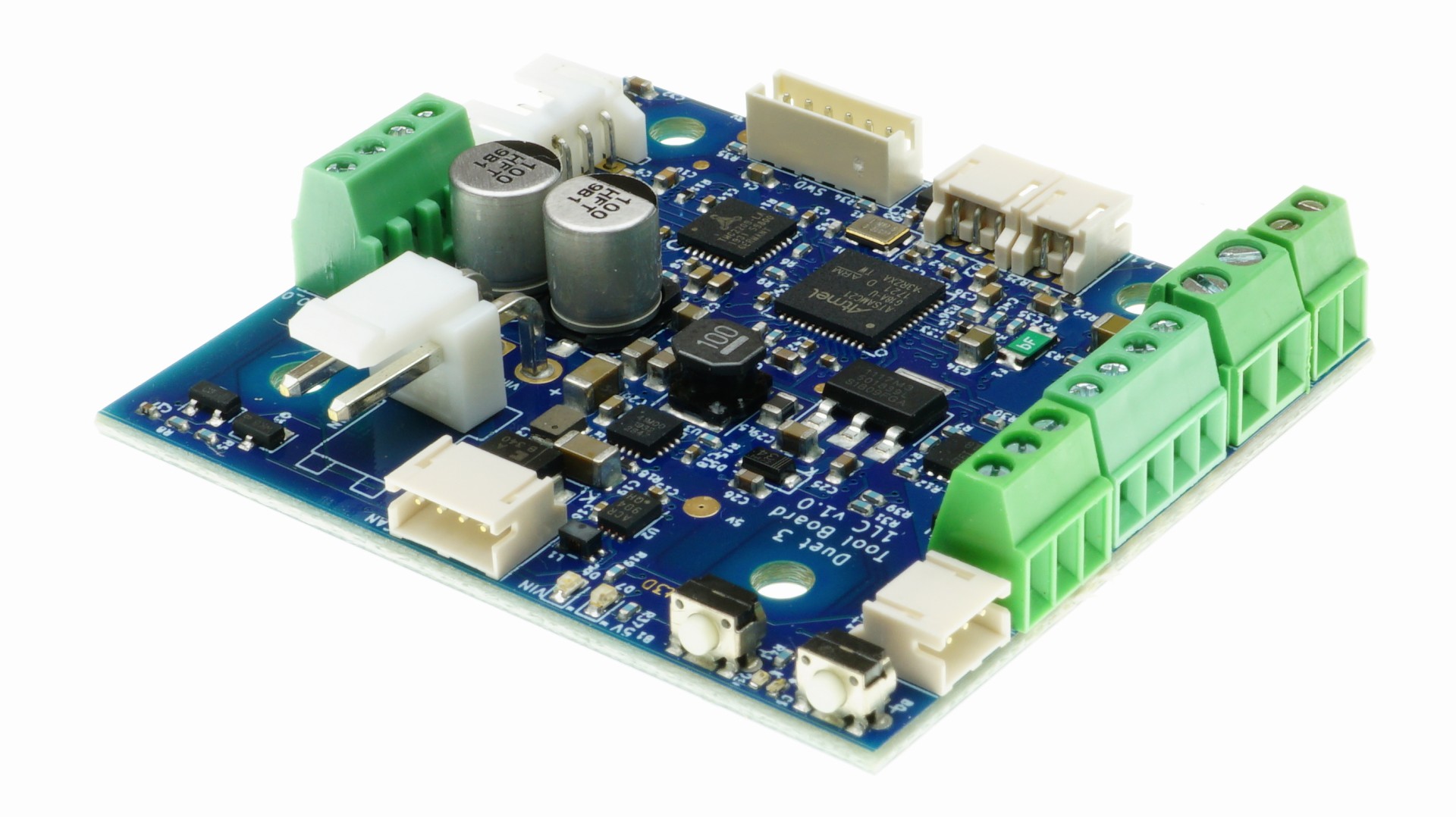

Duet 3 Toolboard 1LC v1.3

Duet 3 Toolboard 1LC v1.3 ist eine mit CAN-FD verbundene Erweiterungsplatine für das Duet 3 Mainboard 6HC, die eine vollständige Steuerung für einen Extruder mit Direktantrieb bietet.

Die Befestigungslöcher und Anschlussoptionen entsprechen denen eines e3d Hermera, können jedoch auch mit anderen Direktantriebsextrudern mit geeigneten Halterungen verwendet werden. Der Schrittmotor, die Heizung, der Temperatursensor, die Lüfter und optional die Z-Probe und der Filamentmonitor sind alle mit dem Duet 3- Toolboard verbunden, sodass nur CAN-FD und Stromkabel zum Duet 3-Mainboard oder zum Tool Distribution Board zurücklaufen.

Merkmale:

• • Leistungsstarker ARM Cortex M0+ Prozessor bei 48 MHz
  • CAN-FD Bus Verbindung für Duet 3 Mainboard und anderen Toolboards oder Erweiterungsplatinen
  • 1 TMC2209-Schrittreiber mit Blockiererkennung und StealthChop (max Stromausgang 1,6A peak, 1,1A RMS
  • 1 mittlerer Stromausgang für die Extruderheizung (max Strom 5A
  • 1 3-Draht-12V Lüfterausgang (akzeptiert auch 2-Draht Lüfter)
  • 1 4-Draht-12V Lüfterausgang (akzeptiert auch 2-Draht Lüfter)
  • 2 Thermistor/ PT1000 Eingänge (zum hochauflösenden Lesen von PT1000 Sensoren einen 16-Bit-ADC verwenden)
  • 1 3-poliger Filamentmonitoranschluss
  • 1 Z-Achesn Sondenstecker
  • 2 Drucktasten und Anzeige LEDs
  • 12-32V Stromeingang
  • Integrierte 12V, 5V und 3,3V Regler

Links:

• Duet 3 Toolboard 1LC Hardware Überblick
• Duet 3 Toolboard 1LC Schaltplan
