Duet 3 Tool Distribution Board

Beschreibung

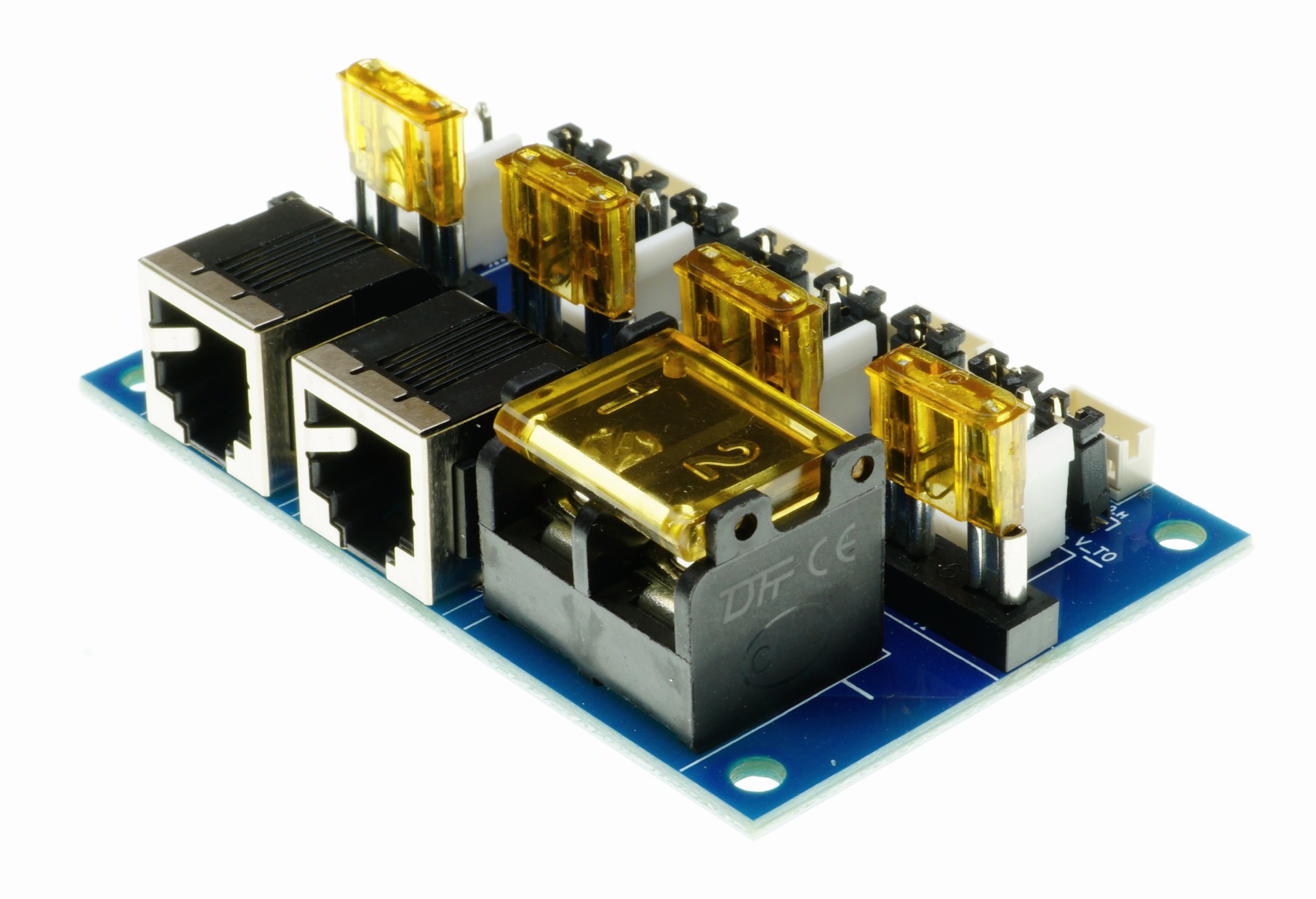

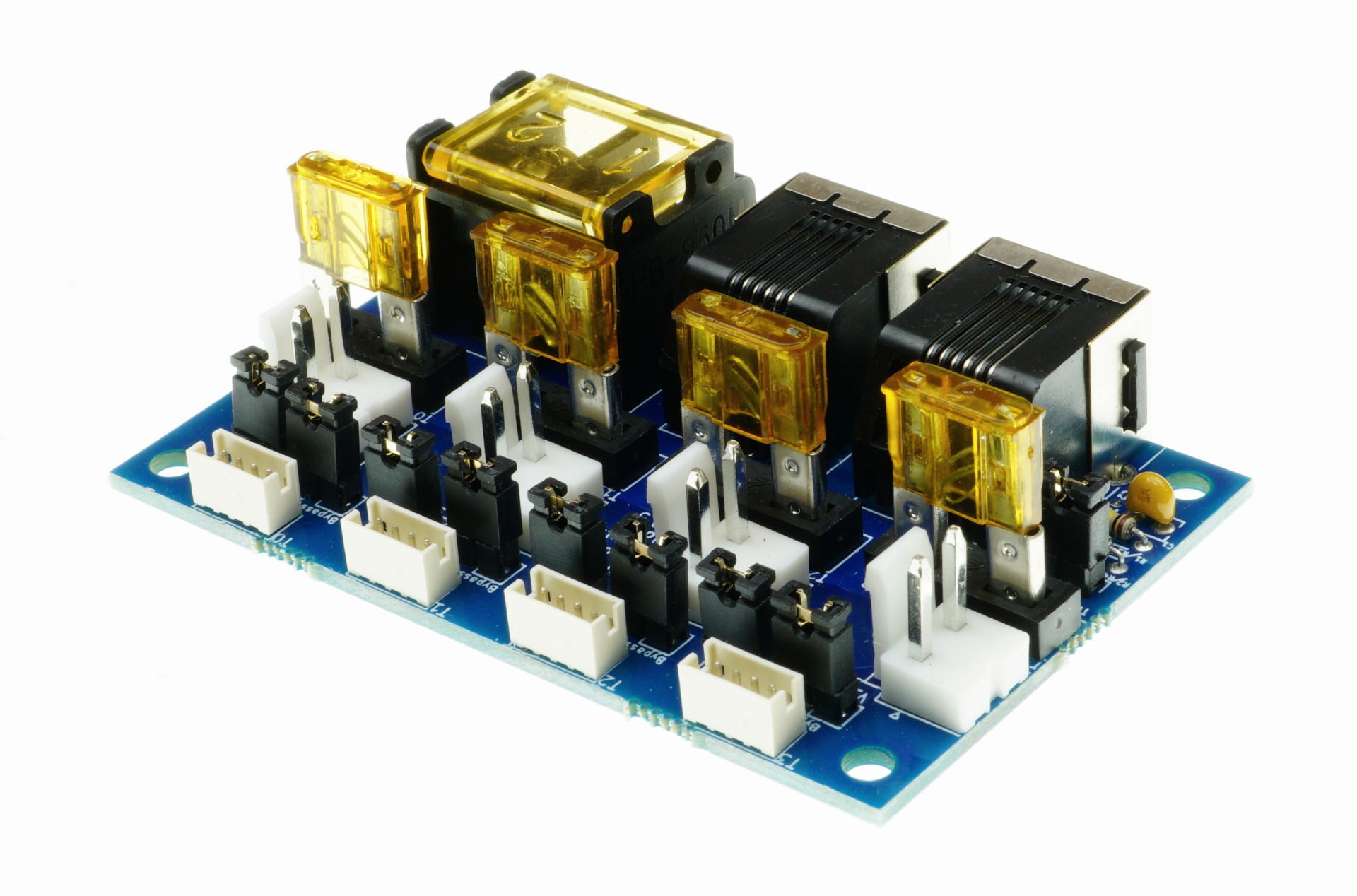

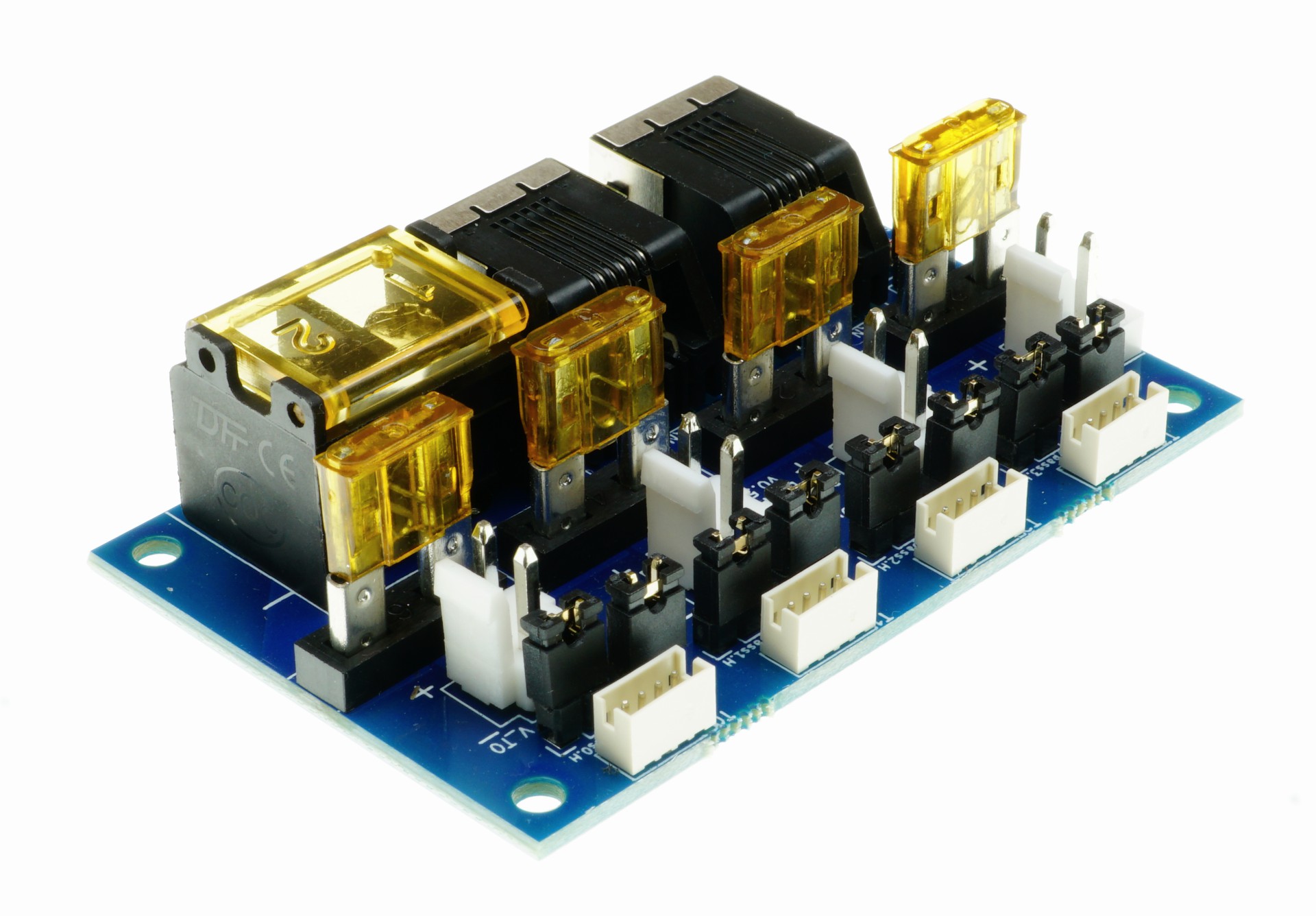

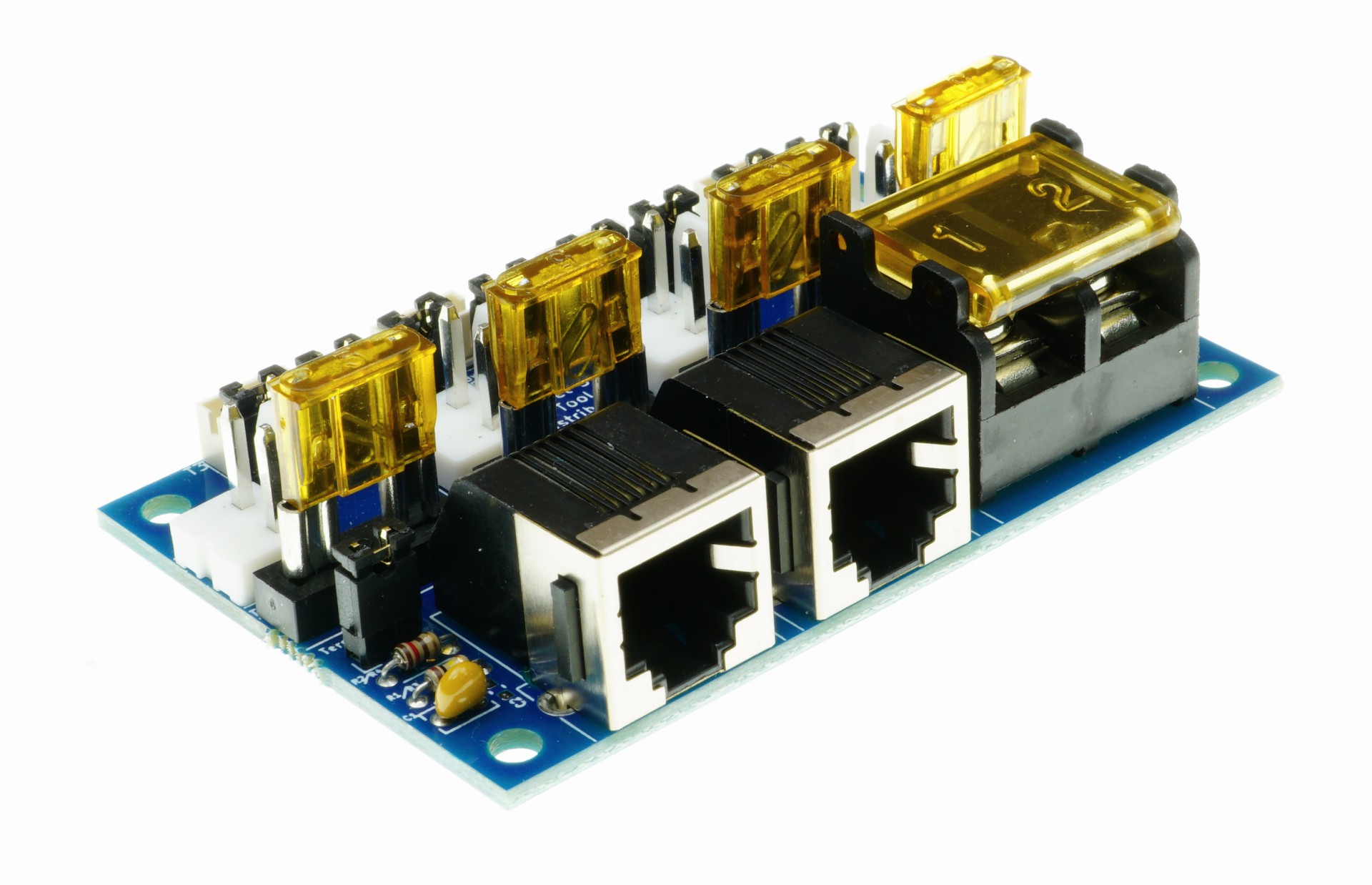

Duet 3 Tool Distribution Board

Duet 3 Tool Distribution Board ermöglicht den gleichzeitigen Anschluss von bis zu 4 Duet 3 Toolboards an das Duet 3 Mainboard 6HC. Es vereinfacht den CAN-FD-Bus und die Stromverkabelung erheblich.

Merkmale:

• 2-Wege Sperrleiste für die Stromversorgung
• 4 2-Wege JST-VH Anschlüsse für Toolboards, je 5A
• 2 RJ11 Anschlüsse für die CAN Bus Verbindung zu Duet 3 Mainboard und anderen Toolboards oder Erweiterungsplatinen
• 4 4-polige JST ZH Anschlüsse für den CAN-Bus and vier Toolboards
• 4 Paar von 2-polifen Headern zur Montage mit Steckbrücken zur Umgehung nicht verwendeter CAN-Steckverbinder
• 2-poliger CAN-Bus Stecker zur Montage mit einem Jumper, wenn der CAN-OUT RJ11 Port nicht verwendet wird

Im Lieferumfang enthalten

• • • 4 of 4-way JST ZH tails 150mm with fitted plug (CAN to tool boards)
    • 4 of 2-way JST VH housing & crimps (Power to tool boards)
    • 2 Fork connectors (Power in)
    • 9 loose 2-pin jumpers, for fitting to the CAN bypass 2-pin headers and CAN bus termination 2-pin header as required.
    • 4x M3 nylon washers for mounting holes

Links:

• Duet 3 Tool Distribution Board Hardware Überblick
• Duet 3 Tool Distribution Board Schaltplan
