Beschreibung
PC-Blend · 10 % Carbonfaser · CarbX-Reihe

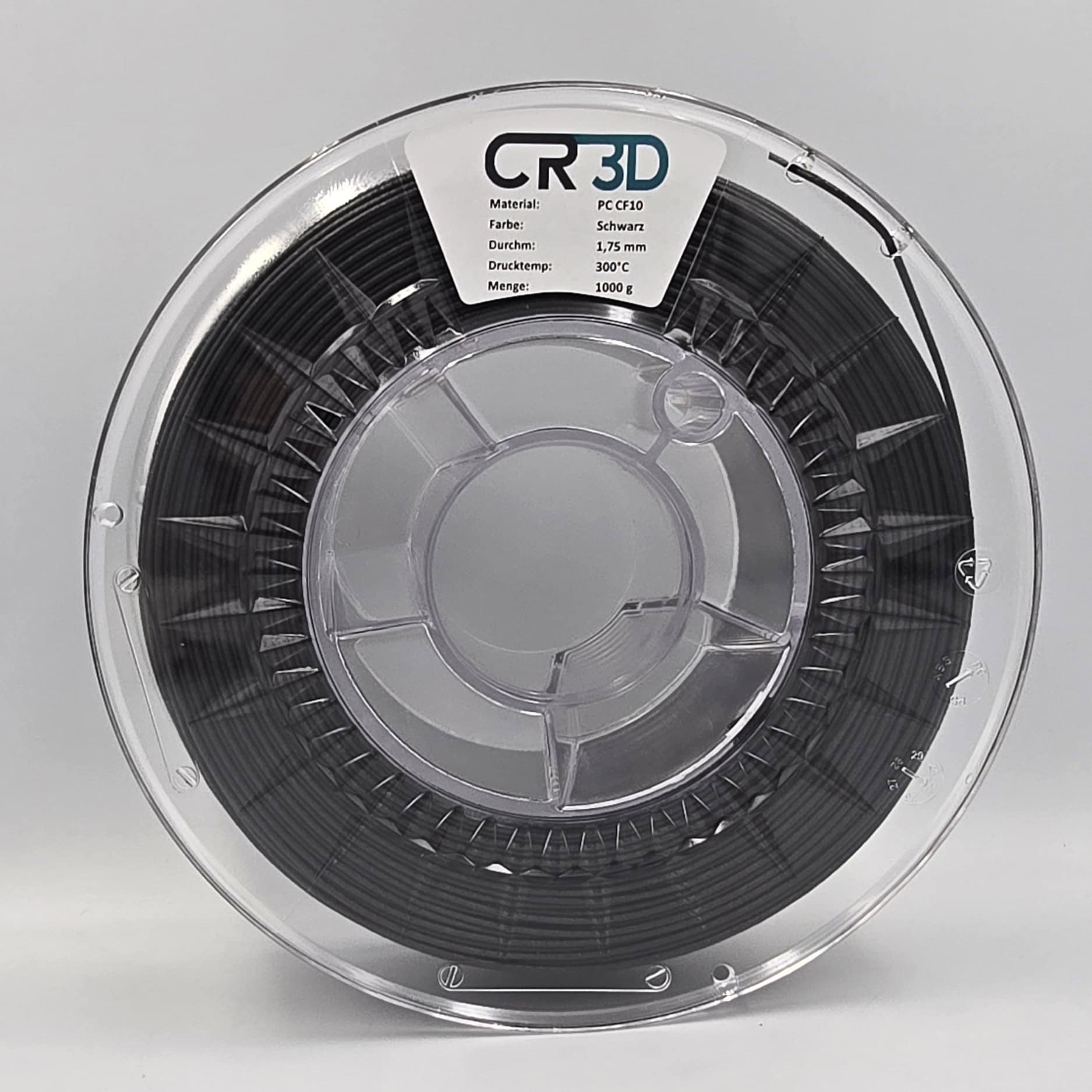

PC CF10 – PC-Blend mit 10 % Carbonfaser
PC CF10 ist ein PC-Blend mit 10 % Carbonfaser aus der CarbX-Reihe von CR-3D. Die Fasern machen aus einem zähen Konstruktionskunststoff ein ausgesprochen steifes: 9.600 MPa Zug-E-Modul sind rund das Vierfache eines unverstärkten PC-ABS. Formbeständig bleibt das Material bis 201 °C, deutlich über allem, was PETG oder ABS leisten.
Genau dafür wird ein PC-Filament gekauft: Bauteile, die unter Last ihre Form halten, neben Motoren und Netzteilen sitzen und dabei maßhaltig bleiben. Die Carbonfaser nimmt dem Polycarbonat zusätzlich den Verzug, der große Teile aus reinem PC so anspruchsvoll macht, und hinterlässt eine matte, technische Oberfläche ohne Glanz. Dazu kommt ein spezifischer Durchgangswiderstand von 104 Ω·cm: das Material ist elektrisch ableitfähig. Gefertigt wird in Deutschland, lieferbar bis zur 10-kg-Spule.
Steifigkeit9.600 MPa
Formbeständig201 °C
Verstärkung10 % Carbonfaser
ElektrischAbleitfähig
FertigungMade in Germany
SteifigkeitVierfach steifer als PC-ABS
Mit 9.600 MPa Zug-E-Modul (ISO 527) biegt sich ein Bauteil unter Last spürbar weniger durch als dasselbe Teil aus unverstärktem PC-ABS mit 2.350 MPa. Die Bruchbelastung liegt bei 95 MPa.
TemperaturFormbeständig bis 201 °C
Wärmeformbeständigkeit nach ISO 75: 201 °C bei 0,45 MPa Prüflast (Verfahren B), 142 °C bei 1,81 MPa (Verfahren A). Welcher Wert zählt, hängt davon ab, wie stark das Bauteil im Betrieb belastet wird. Halterungen neben Antrieben, Netzteilen oder in Trockenkammern bleiben, wo sie hingehören.
MaßhaltigkeitCarbonfaser gegen den Verzug
Die Faser reduziert die Schwindung und verteilt sie gleichmäßiger. Große Flächen und lange Kanten bleiben gerade, Ecken heben nicht ab.
OberflächeMatt statt glänzend
Der Faseranteil nimmt dem Polycarbonat den Glanz. Schichten treten optisch zurück, das Bauteil sieht nach Bauteil aus und nicht nach Druck.
BelastbarkeitSteif, nicht dehnbar
Schlagzähigkeit 29 kJ/m² bei 1,4 % Bruchdehnung. Das Material ist auf Steifigkeit ausgelegt: Es hält Kräfte, es gibt nicht nach. Wo große Dehnung gebraucht wird, ist PC-ABS die passendere Wahl.
VerarbeitungTrocknen und geschlossen drucken
Polycarbonat zieht Feuchtigkeit. Vor dem Druck 8 Stunden bei 90 °C trocknen, im geschlossenen Bauraum drucken. Die Carbonfaser ist abrasiv und verlangt eine gehärtete Düse.
Auf einen Blick
- 10 % Carbonfaser in einem PC-Blend
- Zug-E-Modul 9.600 MPa, Bruchbelastung 95 MPa (ISO 527)
- Wärmeformbeständig bis 201 °C (ISO 75, 0,45 MPa)
- Elektrisch ableitfähig: 104 Ω·cm (ASTM D 257)
- PFAS-frei, matte technische Oberfläche in Schwarz
- Gehärtete Düse ab 0,6 mm und geschlossener Bauraum erforderlich
- Spulen von 50 g bis 10 kg – Fertigung bei CR-3D in Deutschland
Typische Anwendungen
- Vorrichtungen und Aufnahmen im Maschinen- und Gerätebau
- Halterungen mit thermischer Belastung, etwa neben Antrieben und Netzteilen
- Steife Strukturbauteile, die sich unter Last nicht durchbiegen dürfen
- Funktionsmuster mit Anforderungen an Maßhaltigkeit und Oberfläche
- Ersatz- und Kleinserienteile anstelle gefräster Kunststoffteile
Kennwerte PC CF10
| Verstärkung | 10 % Carbonfaser |
| Dichte | 1,17 g/cm³ (DIN EN ISO 1183) |
| Zug-E-Modul | 9.600 MPa (DIN EN ISO 527) |
| Bruchbelastung | 95 MPa (DIN EN ISO 527) |
| Bruchdehnung | 1,4 % (DIN EN ISO 527) |
| Wärmeformbeständigkeit | 201 °C bei 0,45 MPa · 142 °C bei 1,81 MPa (DIN EN ISO 75) |
| Schlagzähigkeit | 29 kJ/m² (DIN EN ISO 179, 23 °C) |
| Durchgangswiderstand | 104 Ω·cm (ASTM D 257 / D 4496) |
| Brennverhalten | keine Angabe (UL 94) |
| Biologische Abbaubarkeit | nein (DIN 13432) |
| Filamentdurchmesser | 1,75 mm |
| Farbe | Schwarz |
| Spulengrößen | 50 g · 500 g · 1 kg · 2,1 kg · 10 kg |
Alle Angaben beziehen sich auf das Ausgangsmaterial, nicht auf die im 3D-Druck hergestellten Bauteile. Dichte und mechanische Werte wurden an 3D-gedruckten Probekörpern ermittelt, Wärmeformbeständigkeit und Durchgangswiderstand an spritzgegossenen. Prüfmethoden: DIN EN ISO 527, 1183, 75, 179, ASTM D 257. Vollständiges Datenblatt auf Anfrage.
PC CF10 oder ein anderes Polycarbonat?
Vier Polycarbonat-Varianten stehen im Sortiment, jede mit einem anderen Schwerpunkt. PC CF10 ist die steifste davon.
| PC CF10 | PC-ABS | PC-ABS UL94 V-0 | PC FibCR20 | |
| Verstärkung | 10 % Carbonfaser | keine | keine | 20 % Glasfaser |
| Zug-E-Modul | 9.600 MPa | 2.350 MPa | 2.500 MPa | 7.200 MPa |
| Bruchdehnung | 1,4 % | > 50 % | 50 % | 2,4 % |
| Dichte | 1,17 g/cm³ | 1,13 g/cm³ | 1,20 g/cm³ | 1,29 g/cm³ |
| Flammklasse | – | – | V-0 | – |
| Elektrisch | ableitfähig | isolierend | isolierend | isolierend |
| Gehärtete Düse | erforderlich | nicht nötig | nicht nötig | erforderlich |
| Stärke | Steifigkeit | Zähigkeit | Flammschutz | Steifigkeit + UV |
Kurz gefasst: PC CF10, wenn das Bauteil steif sein und seine Form halten muss. PC-ABS, wenn es etwas aushalten und nachgeben soll. PC-ABS UL94 V-0, wenn eine Flammschutzanforderung im Raum steht. PC FibCR20, wenn zusätzlich UV-Beständigkeit gefragt ist. Wer höhere Steifigkeit bei geringerem Gewicht sucht, findet sie im CarbX PET CF15.
Druckprofil für PC CF10
Druckbettauflage: FR4 oder Powder Coated PEI · geschlossener Bauraum erforderlich · Trocknen: 90 °C, 8 Stunden.
Abrasives Material. Die Carbonfaser verschleißt eine Messingdüse innerhalb weniger Gramm. Eine gehärtete Düse ab 0,6 mm ist Pflicht: gehärteter Stahl, Wolframkarbid oder Diamant.
Vor dem ersten Druck. Polycarbonat nimmt Feuchtigkeit aus der Luft auf, und feuchtes PC druckt sich schlecht: raue Oberfläche, schwache Schichthaftung. 8 Stunden bei 90 °C im Filamenttrockner lösen das Problem. Eine angebrochene Spule gehört trocken gelagert.
Aus eigener Fertigung
PC CF10 wird bei CR-3D in Deutschland unter kontrollierten Bedingungen produziert. Material, Druckprofil und Maschine entstehen im selben Haus – jede Spule wird vor dem Versand auf Durchmessertoleranz und Materialkonstanz geprüft.
Wir liefern nahezu alle Filamente auf Spulen mit 500 g, 1 kg, 2,1 kg und 10 kg – die Spulen-Abmessungen finden Sie hier am Ende der Seite. Neben den Standardfarben stellen wir auf Anfrage individuelle Farben und Firmenfarben für die Serienfertigung ein. Sprechen Sie uns an.
Weitere Informationen
Drucker
| Heizbett | 100-110°C |
|---|---|
| Bauteillüfter | 0-30% |
| Düsentemperatur | 255°C |
| Druckplattform-Temperatur | 100°C |
| Empfohlene Druckplattform | |
| Gehärtete Düse | JaNein |
| Bauraum geschlossen | JaNein |
Trocknung
| Trocknungstemperatur | 90°C |
|---|---|
| Trocknungsdauer | 8 Std |
Materialeigenschaften
| Dichte | 1,17 g/cm³ |
|---|---|
| Zug-E-Modul | 9600 MPa |
| Bruchdehnung | 1,4% |
Sonstiges
| Gewicht | 50g, 0,5 kg, 1 kg, 2,1 kg, 10 kg |
|---|
