Beschreibung

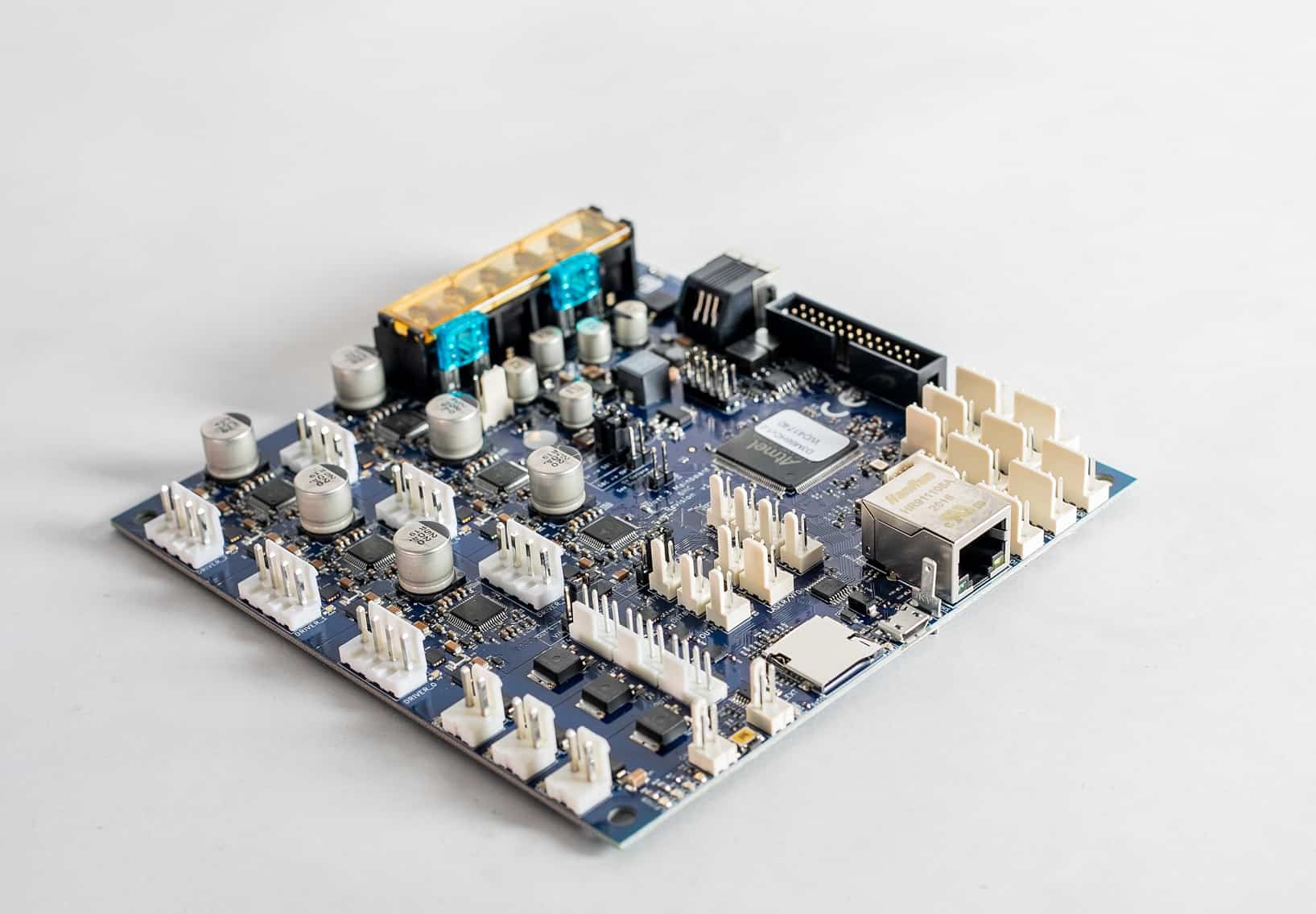

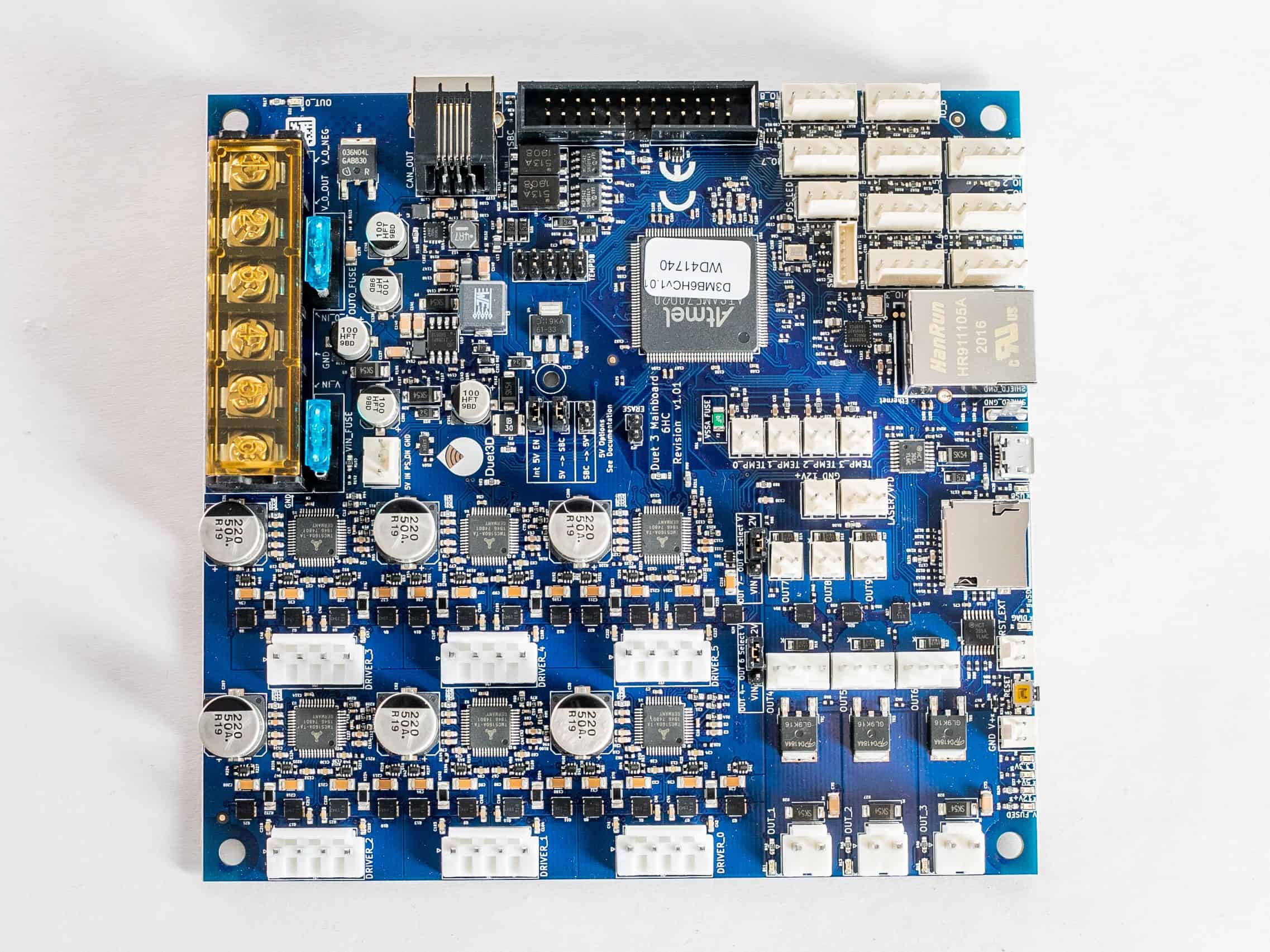

Das Duet 3 Mainboard 6HC (High Current) gilt aktuell mit seinen leistungsstarken TMC 5160 Schrittmotortreibern und den CAN-Bus Schnittstellen als die beste Steuerung für 3D-Drucker. Auf Basis eines 32-Bit ARM Prozessors bietet das Duet 3 absolute Höchstleistung bei der Datenverarbeitung und Bewegungssteuerung. Die Treiberstufen können Motoren mit bis zu 6A direkt ansteuern.
Dank eines modernen Web Interface kann das Duet 3 auch per Fernzugriff gesteuert werden.
Diverse Erweiterungsplatinen welche mit der CAN-Bus Schnittstelle angeschlossen werden können, ermöglichen den Betrieb von bis zu 24 Motoren gleichzeitig.
Aktuelle Board Version: v1.02a
| HARDWARE SPECIFICATION | |
|---|---|
| Processor | ATSAME70Q20B |
| Processor features | 300MHz ARM Cortex M7, 1Mb flash, 384Kb RAM, hardware floating point (double precision), DMA, 32Kb cache |
| Networking/Comms | 10BaseT/100BaseTX Ethernet, or via attached SBC; USB port; serial port |
| On-board stepper drivers | TMC5160 |
| Stepper driver features | Up to 6.3A peak current, microstep interpolation from any setting to x256, stall detection, stealthChop2 |
| Heater outputs | Bed heater (up to 18A)1, 3 x extruder heater (up to 6A each) |
| Thermistor/PT1000 inputs | 4, optimised for 100K thermistors and PT1000 sensors |
| Fan outputs | 6 PWM-controlled fans, of which 3 support 4-wire fans with PWM and tacho wires. Voltage selectable between VIN / 12V / external power, in 2 banks. One VIN-voltaege, always-on fan connector. |
| Inputs/Outputs | 9 on-board I/O connectors for endstop, filament monitor, Z probe, servo or PanelDue connection. Inputs are 30V-tolerant. Almost unlimited expansion via CAN-connected expansion boards. |
| Endstop or filament monitor inputs | See under Inputs/Outputs |
| Z probe connector | See under Inputs/Outputs |
| Power monitoring | VIN voltage monitoring allows for state save on power failure.12V regulator output voltage also monitored |
| SD card interface | On-board high speed (25Mbytes/sec) SD card socket. |
Weitere Informationen zur Ausstattung des Boards finden Sie hier:
https://duet3d.dozuki.com/Wiki/Duet_3_Mainboard_6HC_Hardware_Overview
Weitere Informationen
Sonstiges
| Gewicht | 0,460 kg |
|---|---|
| Prozessor | 32-bit ARM-Prozessor |
| Schrittmotortreiber | 6x TMC 2160 |
| Schnittstellen | Ethernet, USB, SPI, CAN-BUS |
| Erweiterungen | Expansion 3HC, Toolboard 1LC, Expansion 1XD |
